Предохранительный клапан относится к одному из основных видов регулирующих устройств трубопроводов. Эти детали используются для открытия и сброса избыточного давления в сосудах, трубопроводах или оборудовании. Производятся обратные клапаны с разным давлением срабатывания и с разным типом присоединения.
Особенности предохранительного клапана МЕТАКАМ:
- Компактный корпус (13) для установки в условиях дефицитапространства.
- Давление срабатывания регулируется.
- Гайка (1) блокируется проволокой и пломбой для фиксации установки клапана.
- Максимальное рабочее давление: 40 МПа.
- Давление срабатывания: 0,07..17,24 МПа.
|
№ |

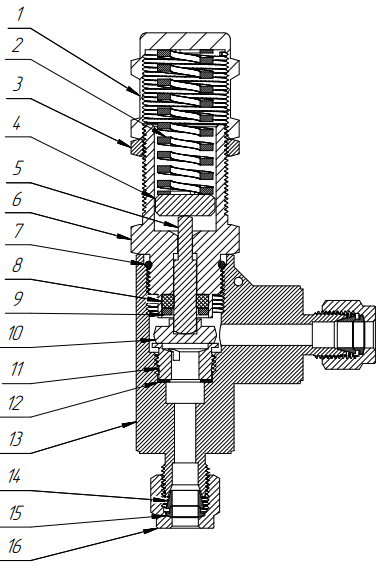

Наименование детали |
Материал |
|
1 |
Гайка регулировочная |
316/316L/304 |
|
2 |
Пружина |
17-7 PH |
|
3 |
Контргайка |
316/316L |
|
4 |
Пружинный диск |
316/316L |
|
5 |
Игла |
316/316L |
|
6 |
Гайка корпуса |
316/316L |
|
7 |
Кольцо уплотнительное |
Viton(фторкаучук) |
|
8 |
Сальник |
Viton/PTFE |
|
9 |
Прижимающее кольцо |
316/316L |
|
10 |
Седло |
316/316L |
|
11 |
Вкладыш |
316/316L |
|
12 |
Прокладка уплотнительная |
316/316L |
|
13 |
Корпус |
316/316L |
|
14 |
Переднее кольцо |
316/316L |
|
15 |
Заднее кольцо |
316/316L |
|
16 |
Гайка |
316/316L |
