Предохранительный клапан низкого давления с внутренней резьбой серии ПК120
Сертификаты:
Типоразмеры предохранительных клапанов низкого давления
Давление
|
Давление срабатывания
|
Вход
|
Выход
|
Материал уплотнения
|
Материал корпуса
| ||||||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
| ||||||||||
С
|
40 МПа
|
А
|
0,07-0,42 МПа
|
А
|
1/8"
|
A
|
Резьба NPT
|
А
|
1/8"
|
A
|
Резьба NPT
|
A
|
СКЭП (EPDM)
|
В
|
AISI 316L
|
|
|
В
|
0,07-0,76 МПа
|
В
|
1/4"
|
С
|
Резьба трубная коническая R
|
В
|
1/4"
|
С
|
Резьба трубная коническая R
|
В
|
Фторкаучук (Viton)
|
| |
|
|
С
|
0,07-1,1 МПа
|
С
|
3/8"
|
|
|
С
|
3/8"
|
|
|
С
|
БНК (NBR)
|
|
|
Д
|
1/2"
|
|
|
Д
|
1/2"
|
|
| ||||||||
|
|
|
|
6M
|
Трубка 6 мм
|
|
|
|
| ||||||
8M
|
Трубка 8 мм
| ||||||||||||||
|
|
|
|
10M
|
Трубка 10 мм
|
|
|
|
| ||||||
12M
|
Трубка 12 мм
| ||||||||||||||
|
|
|
|
14M
|
Трубка 14 мм
|
|
|
|
| ||||||
16M
|
Трубка 16 мм
| ||||||||||||||

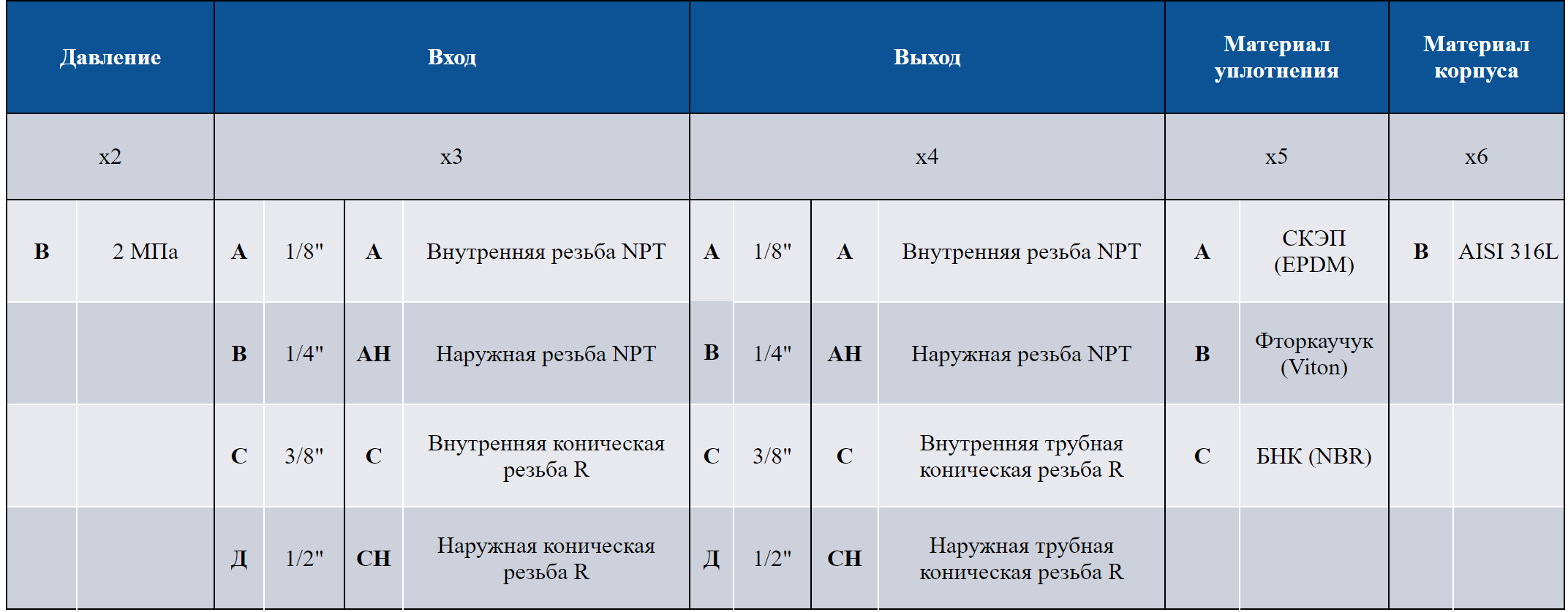

При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

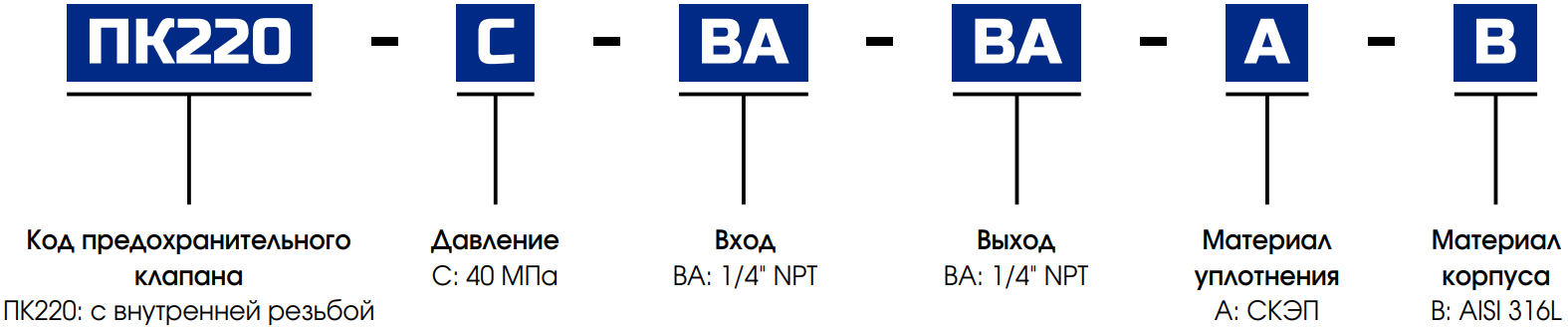

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7,
где х1 – тип предохранительного клапана (например, ПК120)
х2 – давление (например, С (40 Мпа))
х3 – давление срабатывания (например, С (0,07-1,1 Мпа))
х4 – вход (например, ВА (1/4” резьба NPT))
х5 – выход (например, ВА (1/4” резьба NPT))
х6 – материал уплотнения (например, А (СКЭП (EPDM)))
х7 – материал корпуса (например, В (AISI 316L))
получаем следующий код изделия: ПК120ССВАВААВ
| Артикул изделия | Давление, Мпа | Давление срабатывания, Мпа | Вход | Выход | Материал уплотнения | Материал корпуса |
| ПК120СВВАВААВ | 40 | 0,07-0,76 | 1/4" NPT | 1/4" NPT | СКЭП | AISI 316L |
| ПК120ССВАВААВ | 40 | 0,07-1,1 | 1/4" NPT | 1/4" NPT | СКЭП | AISI 316L |
| ПК120СВДАДААВ | 40 | 0,07-0,76 | 1/2" NPT | 1/2" NPT | СКЭП | AISI 316L |
| ПК120ССДАДААВ | 40 | 0,07-1,1 | 1/2" NPT | 1/2" NPT | СКЭП | AISI 316L |
