Вентильные блоки серии М310 предназначены для подключения и обслуживания датчиков давления, манометров, они упрощают ремонт и обслуживание приборов за счет локализации узла управления процессом измерения давления.

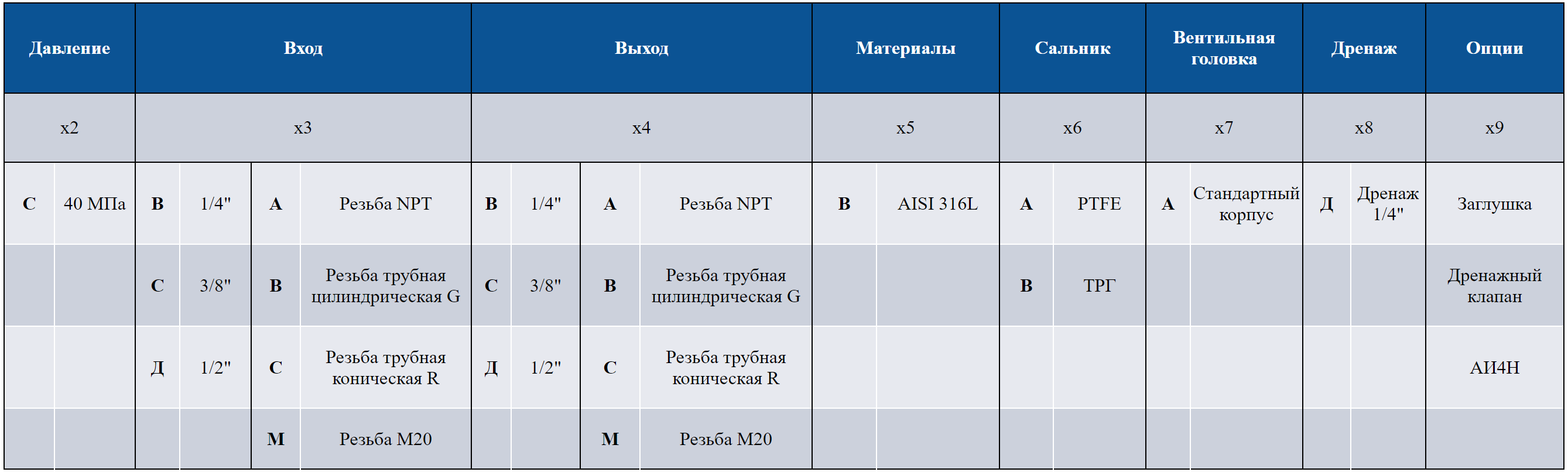

Типоразмеры инструментальных манифольдов

При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

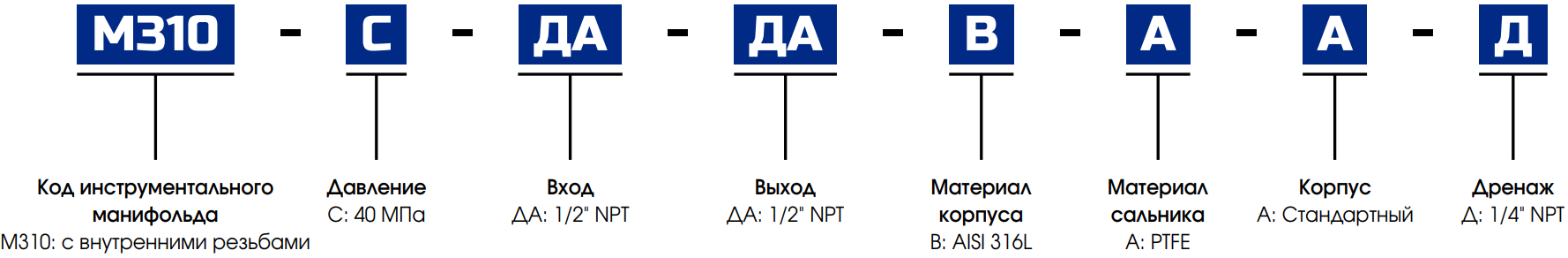

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8,

где х1 – тип вентиля (например, М310)

х2 – давление (например, С (40Мпа))

х3 – вход (например, ДА (1/2” резьба NPT))

х4 – выход (например, ДА (1/2", резьба NPT))

х5 – материалы (например, В(AISI 316L))

х6 – сальник (например, А (PTFE*))

x7 – вентильная головка (например, А (стандартный корпус))

х8 – опции (например, Д (Дренаж 1/4"))

получаем следующий код изделия: М310СДАДАВААД
