Двухвентильные блоки для манометра серии М210-2
Вентильные блоки серии М210 предназначены для подключения и обслуживания датчиков давления, манометров, они упрощают ремонт и обслуживание приборов за счет локализации узла управления процессом измерения давления.
Типоразмеры инструментальных манифольдов
Давление
|
Вход
|
Выход
|
Материалы
|
Сальник
|
Корпус
|
Дренаж
| |||||||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
|
х8
| |||||||||||
C
|
40 МПа
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
AISI 316L
|
А
|
PTFE
|
A
|
Стандартный
|
Д
|
1/4"NPT
|
|
|
C
|
3/8"
|
B
|
Резьба трубная цилиндрическая G
|
C
|
3/8"
|
B
|
Резьба трубная цилиндрическая G
|
|
|
В
|
ТРГ
|
А
|
1/2"NPT
| ||
Д
|
1/2"
|
C
|
Резьба трубная коническая R
|
Д
|
1/2"
|
C
|
Резьба трубная коническая R
|
|
|
|
|
H
|
G1/4"
| ||||
|
|
M
|
Резьба М20
|
|
|
M
|
Резьба М20
|
|
|
З
|
G1/2"
| ||||||
|
|
|
|
|
|
|
|
|
|
|
|
C
|
M20x1,5
| ||||

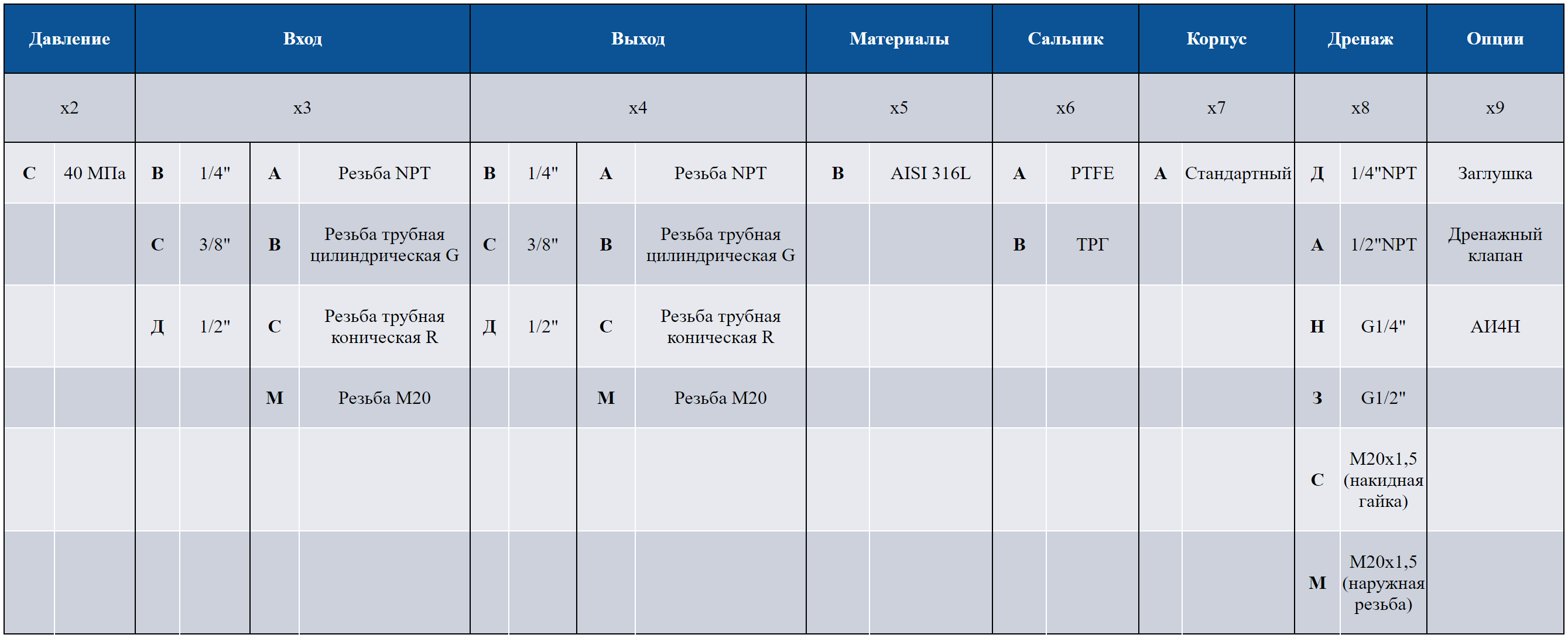

При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)
Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8,
где х1 – тип вентиля (например, М210-2)
х2 – давление (например, С (40Мпа))
х3 – вход (например, ДА (1/2” резьба NPT))
х4 – выход (например, ДА (1/2", резьба NPT))
х5 – материалы (например, В(AISI 316L))
х6 – сальник (например, А (PTFE*))
x7 – корпус (например, А (стандартный))
х8 – дренаж (например, Д (1/4"NPT))

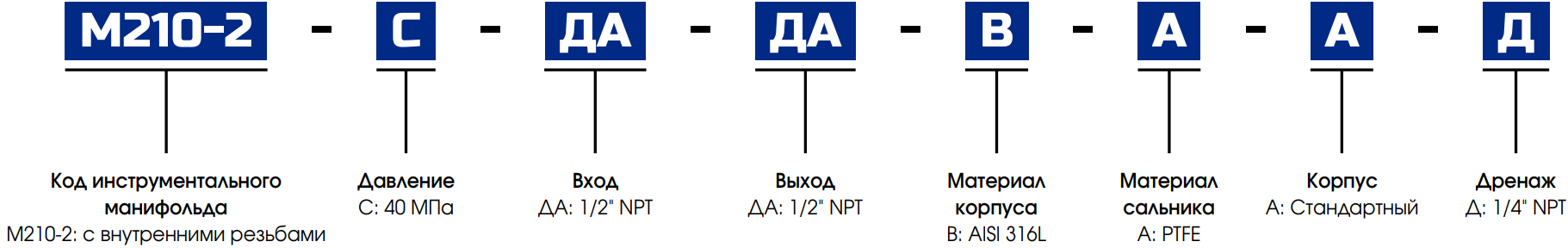

получаем следующий код изделия: М210-2СДАДАВААД
| Артикул изделия | Давление, Мпа | Вход (внутренняя резьба) | Выход (внутренняя резьба) | Материал | Сальник | Корпус | Дренаж | Температура |
| М210-2СДАДАВААД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-2СДВДВВААД | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-2СДАВАВААД | 40 | 1/2"NPT | 1/4"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-2СДВВВВААД | 40 | G1/2" | G1/4" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-2СММВААД | 40 | М20х1,5 | М20х1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-2СДАДАВВАД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-2СДВДВВВАД | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-2СДАВАВВАД | 40 | 1/2"NPT | 1/4"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-2СДВВВВВАД | 40 | G1/2" | G1/4" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-2СММВВАД | 40 | М20х1,5 | М20х1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
