Кран шаровый обжимной Ш3100
Сертификаты:
Декларация о соответствии ТР ТС 010/2011

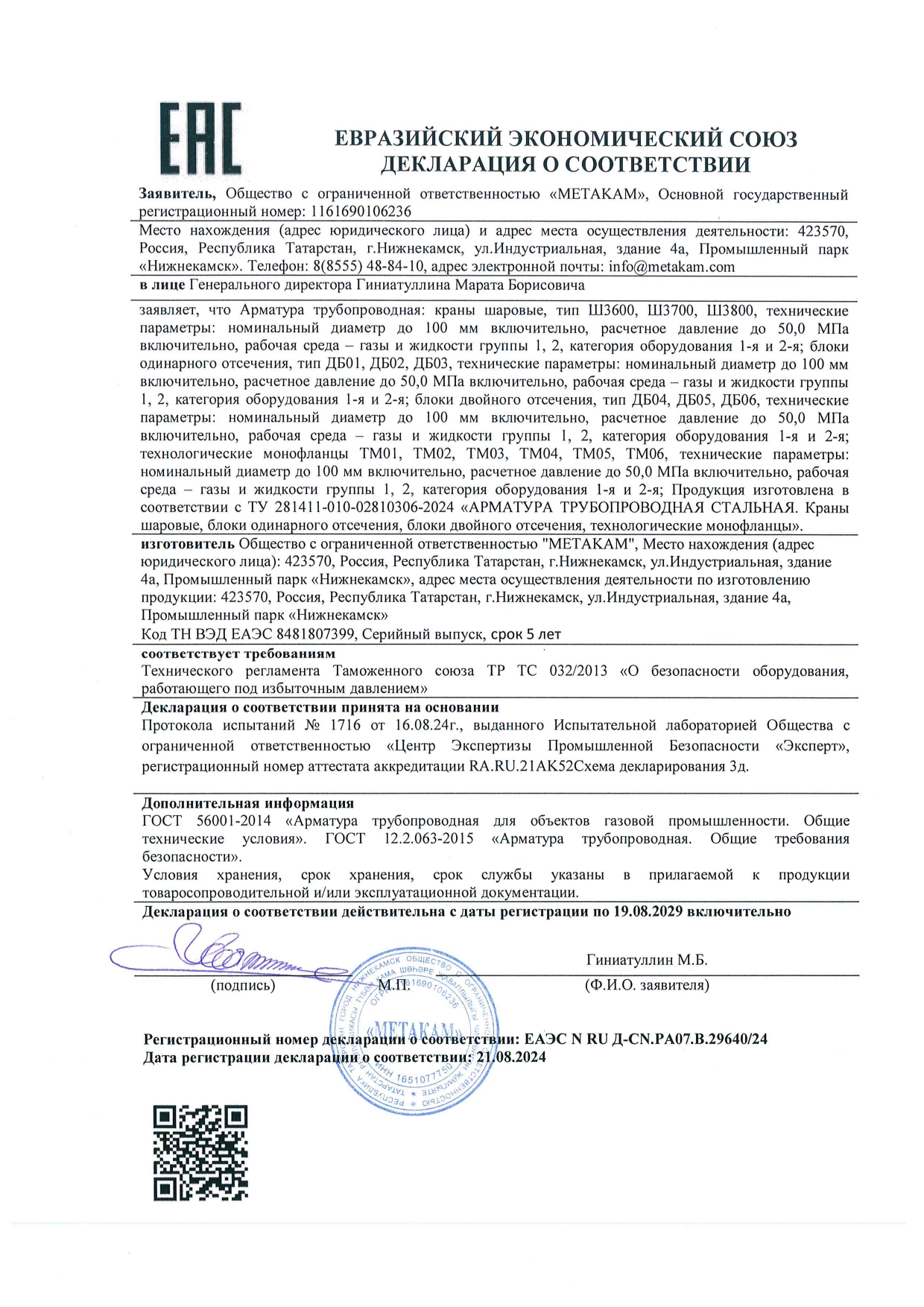

Декларация о соответствии ТР ТС 032/2013

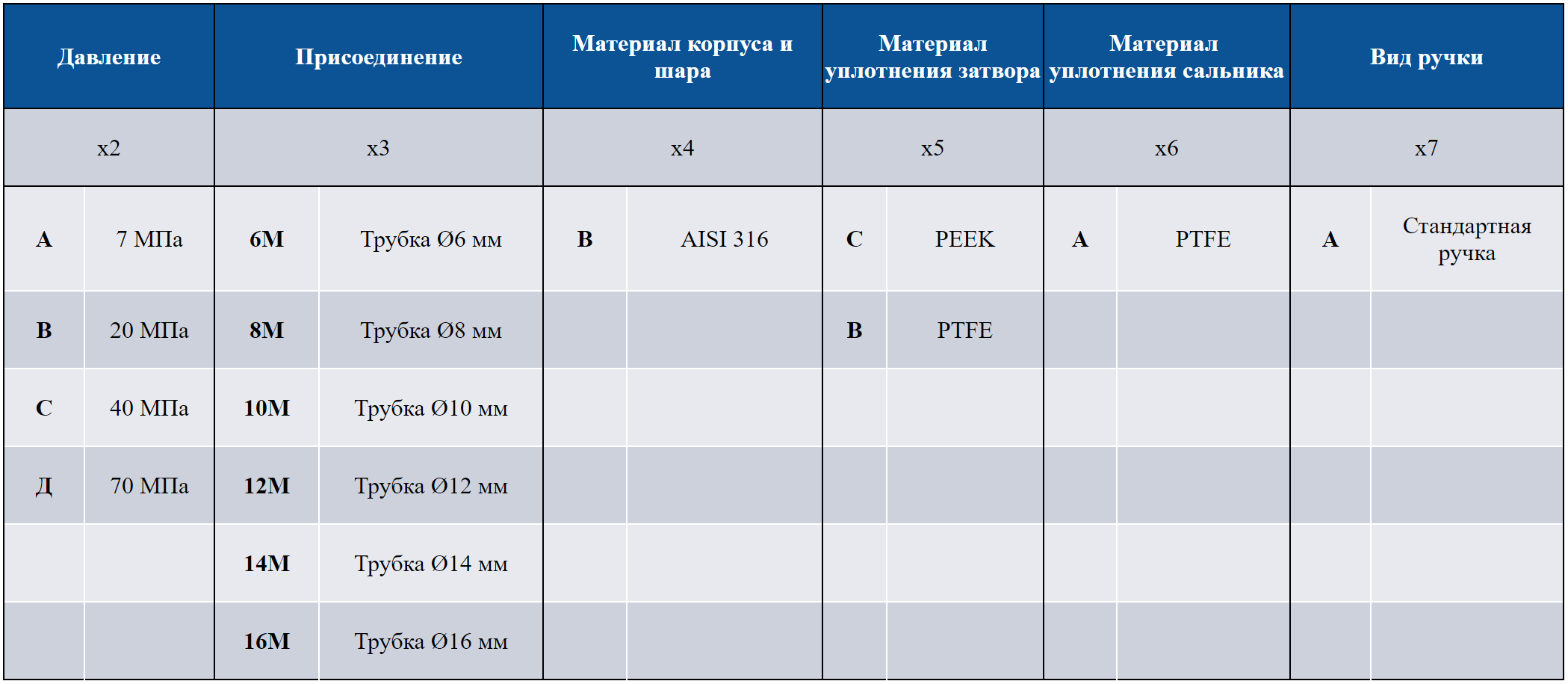

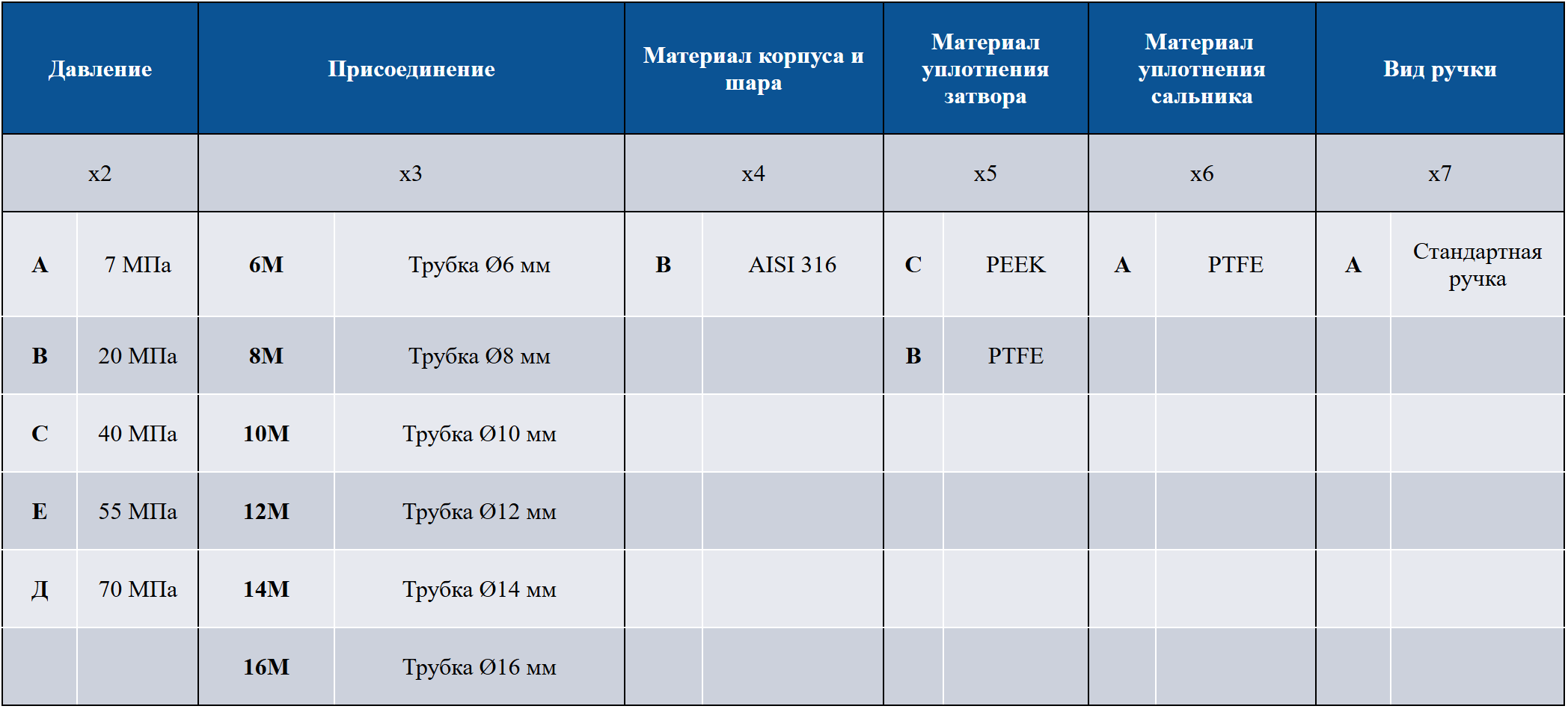

Типоразмеры шаровых кранов
Давление
|
Присоединение
|
Материал корпуса и шара
|
Материал уплотнения затвора
|
Материал уплотнения сальника
|
Вид ручки
| ||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
| ||||||
А
|
7 МПа
|
6М
|
Трубка Ø6 мм
|
B
|
AISI 316
|
C
|
PEEK
|
A
|
PTFE
|
А
|
Стандартная ручка
|
В
|
20 МПа
|
8M
|
Трубка Ø8 мм
|
|
|
В
|
PTFE
|
|
|
|
|
С
|
40 МПа
|
10М
|
Трубка Ø10 мм
|
|
|
|
|
|
|
|
|
Д
|
70 МПа
|
12M
|
Трубка Ø12 мм
|
|
|
|
|
|
|
|
|
|
|
14M
|
Трубка Ø14 мм
|
|
|
|
|
|
|
|
|
|
|
16M
|
Трубка Ø16 мм
|
|
|
|
|
|
|
|
|
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, вход, выход, материал деталии т.д.).
В СЛУЧАЕ ОТСУТСТВИЯ В ТАБЛИЦЕ НЕОБХОДИМОГО ВАМ ВАРИАНТА ПРОСИМ ПРИСЛАТЬ ЗАПРОС

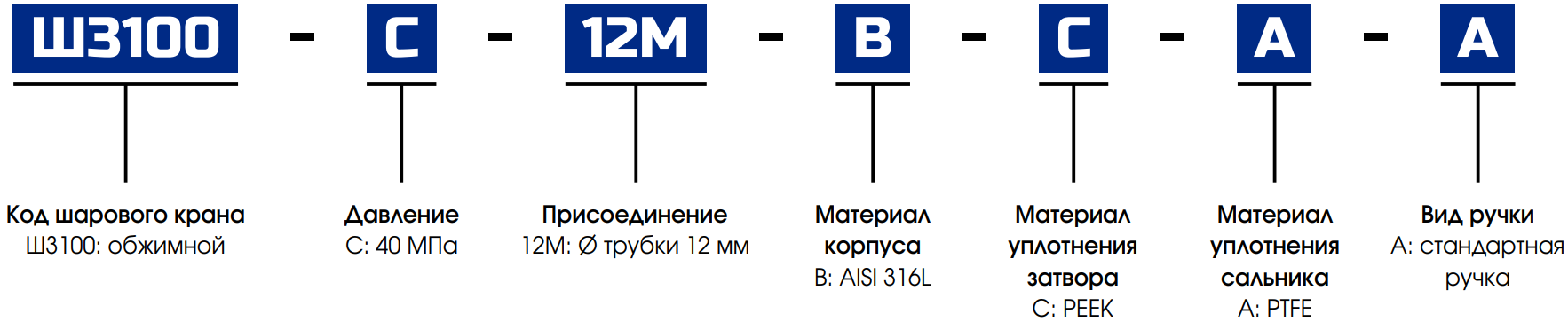

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7, где
х1 – код шарового крана(например, Ш3100 (кран шаровый трехходовой))
х2 – давление (например, С (40Мпа))
х3 – присоединение (например, 12М (трубка Ø12 мм ))
х5 – материал корпуса и шара (например, В (AISI 316L))
х6 – материал уплотнения затвора (например, С (PEEK))
х7 – материал уплотнения сальника (например, A (PTFE))
х8 – вид ручки (например, А (стандартная ручка))
получаем следующий код изделия: Ш3100С12МВСАА
| Артикул изделия | Давление, МПа | Метрическая трубка | Материал | Уплотнение затвора | Уплотнение сальник | Ручка | Температура |
| Ш3100С6МВСАА | 40 | 6 мм | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3100С8МВСАА | 40 | 8 мм | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3100С10МВСАА | 40 | 10 мм | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3100С12МВСАА | 40 | 12 мм | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3100С14МВСАА | 40 | 14 мм | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3100С16МВСАА | 40 | 16 мм | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
