Кран шаровый с внутренней резьбой Ш3000
Сертификаты:
Декларация о соответствии ТР ТС 010/2011
Декларация о соответствии ТР ТС 032/2013

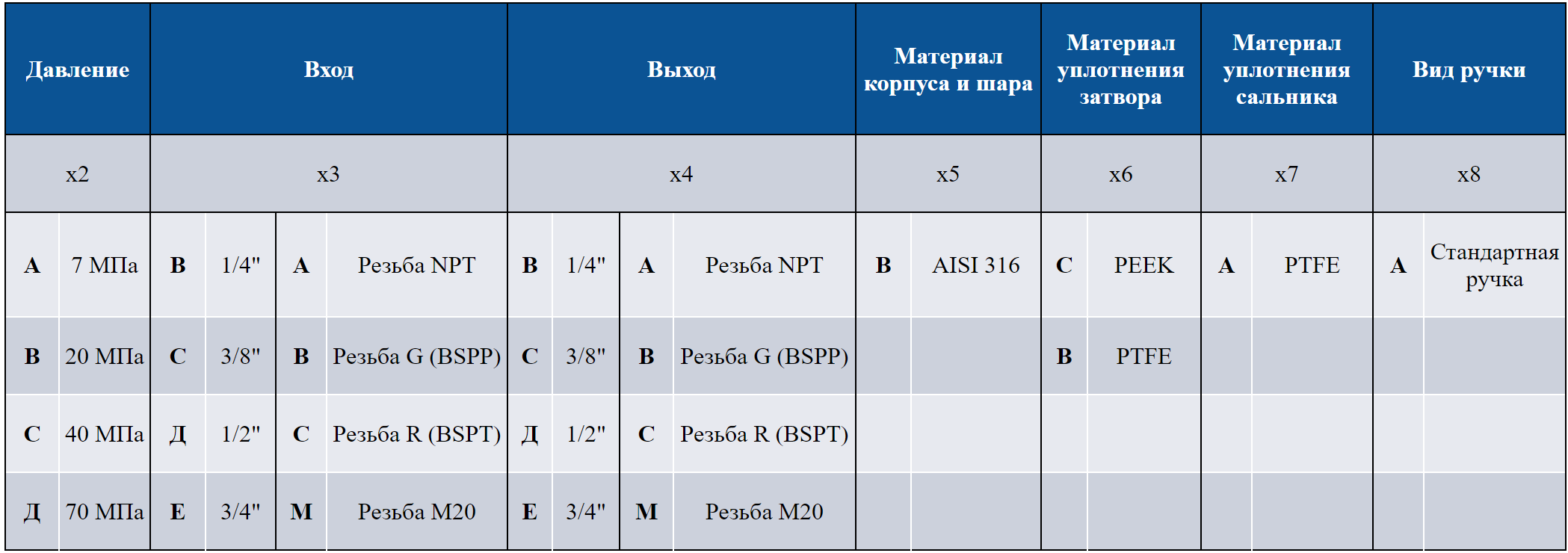

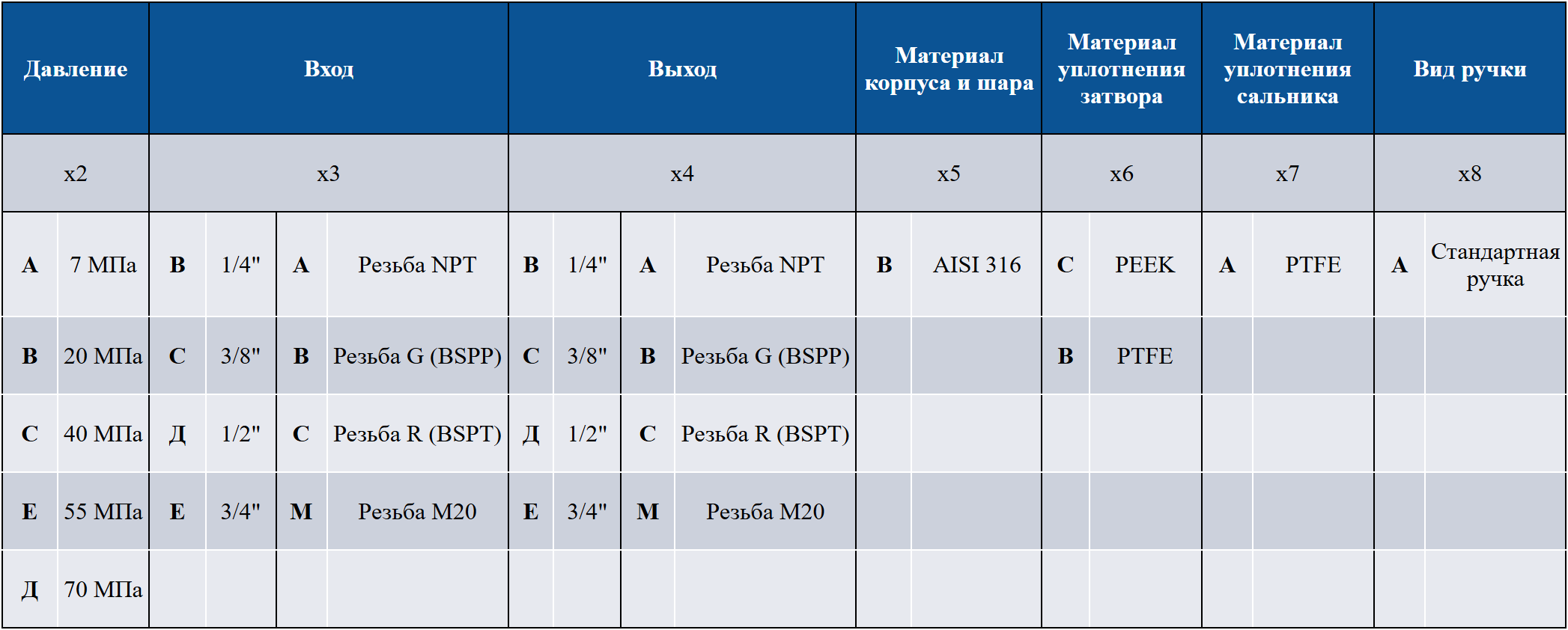

Типоразмеры шаровых кранов
Давление
|
Вход
|
Выход
|
Материал корпуса и шара
|
Материал уплотнения затвора
|
Материал уплотнения сальника
|
Вид ручки
| |||||||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
|
х8
| |||||||||||
A
|
7 МПа
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
AISI 316
|
C
|
PEEK
|
A
|
PTFE
|
А
|
Стандартная ручка
|
B
|
20 МПа
|
C
|
3/8"
|
B
|
Резьба G (BSPP)
|
C
|
3/8"
|
B
|
Резьба G (BSPP)
|
|
|
В
|
PTFE
|
|
|
|
|
C
|
40 МПа
|
Д
|
1/2"
|
C
|
Резьба R (BSPT)
|
Д
|
1/2"
|
C
|
Резьба R (BSPT)
|
|
|
|
|
|
|
|
|
Д
|
70 МПа
|
E
|
3/4"
|
М
|
Резьба М20
|
E
|
3/4"
|
М
|
Резьба М20
|
|
|
|
|
|
|
|
|
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, вход, выход, материал деталии т.д.).
В СЛУЧАЕ ОТСУТСТВИЯ В ТАБЛИЦЕ НЕОБХОДИМОГО ВАМ ВАРИАНТА ПРОСИМ ПРИСЛАТЬ ЗАПРОС

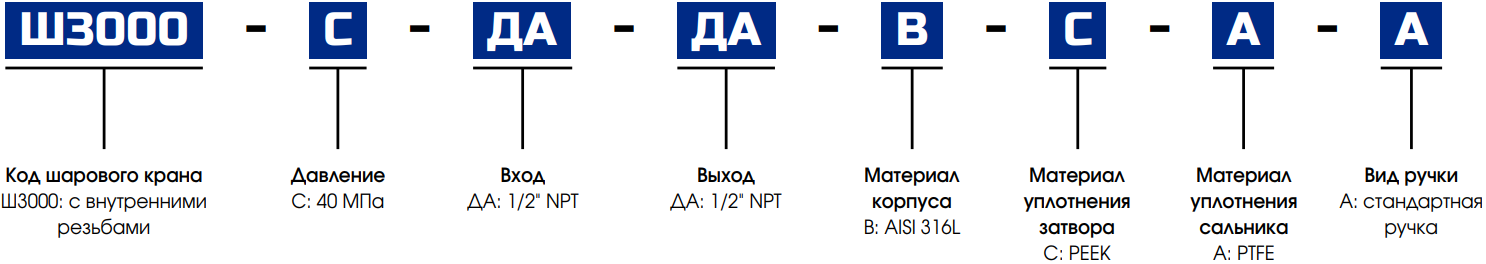

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4, где
х1 – код шарового крана(например, Ш3000 (кран шаровый с внутренней резьбой))
х2 – давление (например, В (20Мпа))
х3 – вход (например, ДА (1/2” резьба NPT))
х4 – выход (например, ДА (1/2” резьба NPT))
х5 – материал корпуса и шара (например, В (AISI 316L))
х6 – материал уплотнения затвора (например, С (PEEK))
х7 – материал уплотнения сальника (например, А (PTFE))
х8 – вид ручки (например, А (стандартная ручка))
получаем следующий код изделия: Ш3000ВДАДАВСАА
| Артикул изделия | Давление, МПа | Вход | Выход | Материал | Уплотнение затвора | Уплотнение сальник | Ручка | Температура |
| Ш3000СВАВАВСАА | 40 | 1/4"NPT | 1/4"NPT | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3000ССАСАВСАА | 40 | 3/8"NPT | 3/8"NPT | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3000СДАДАВСАА | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3000СВВВВВСАА | 40 | G1/4" | G1/4" | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3000ССВСВВСАА | 40 | G3/8" | G3/8" | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3000СДВДВВСАА | 40 | G1/2" | G1/2" | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
