Муфта-тройник с наружными резьбами Р613

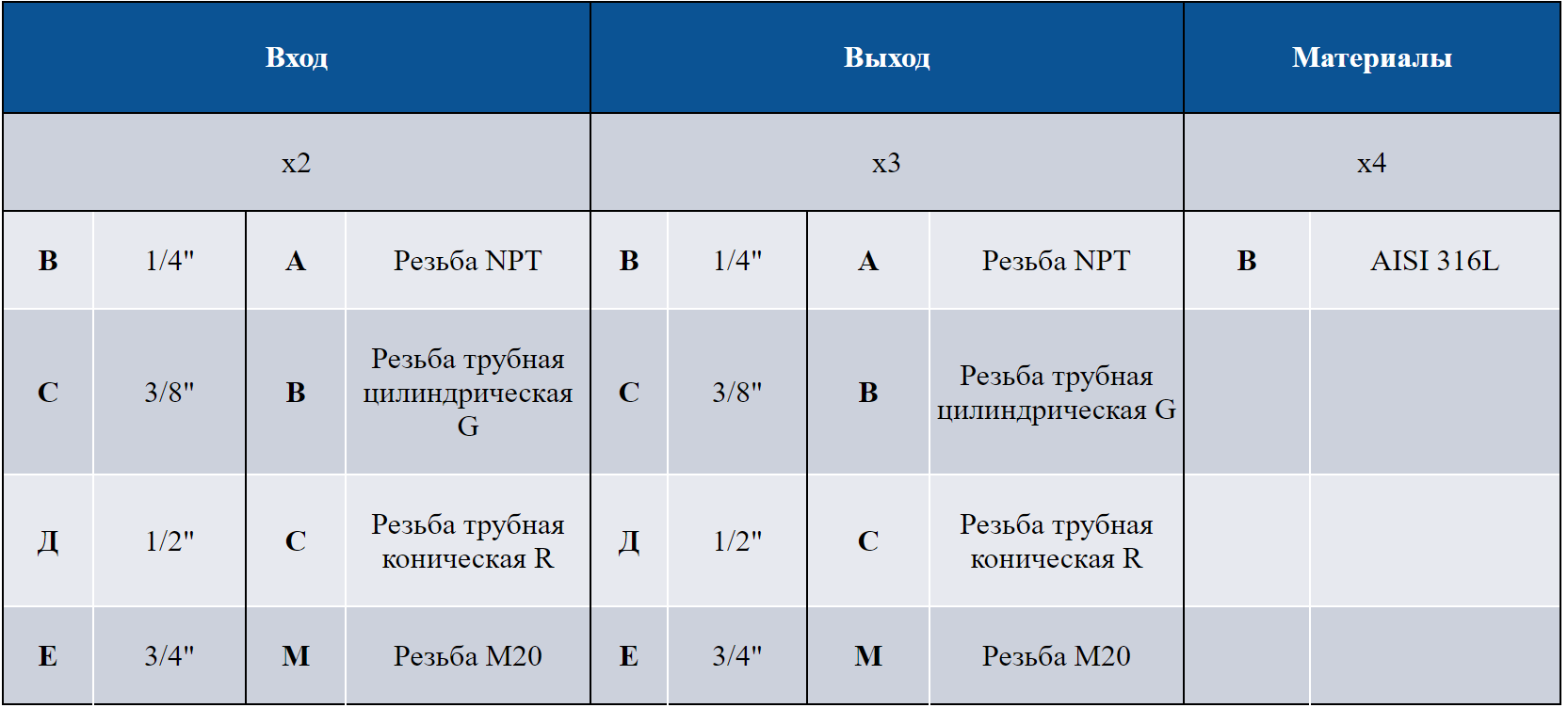

Типоразмеры резьбовых фитингов
Вход |
Выход |
Материалы |
|||||||
х2 |
х3 |
х4 |
|||||||
B |
1/4" |
A |
Резьба NPT |
B |
1/4" |
A |
Резьба NPT |
B |
AISI 316L |
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
||
Д |
1/2" |
C |
Резьба трубная коническая R |
Д |
1/2" |
C |
Резьба трубная коническая R |
||
E |
3/4" |
M |
Резьба М20 |
E |
3/4" |
M |
Резьба М20 |

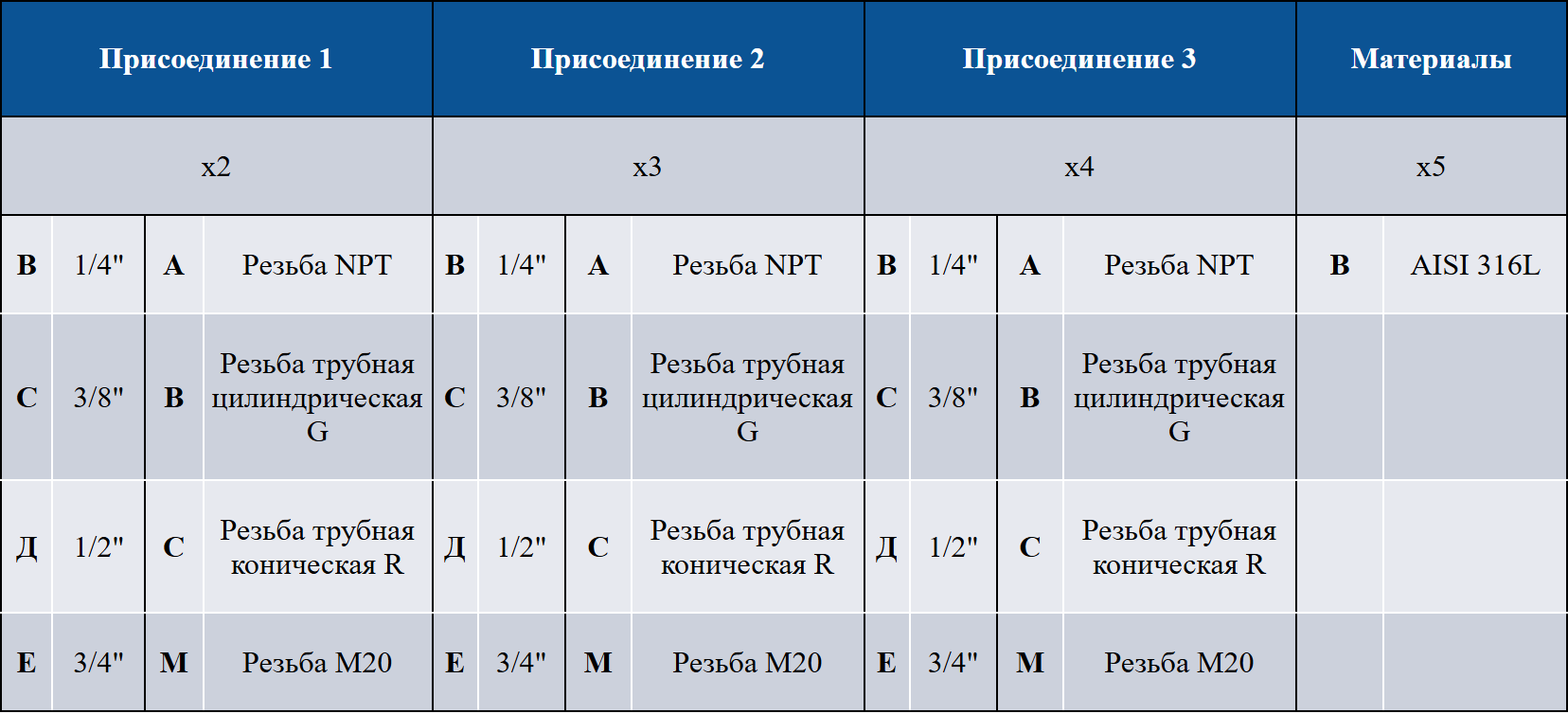

При составлении заказа необходимо ориентироваться на таблицы, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода).
Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4, где
х1 – тип резьбового фитинга (например, Р600 (муфта угловая с внутренней резьбой)
х2 – вход (например, ДА (1/2” резьба NPT))
х3 – выход (например, ДА (1/2” резьба NPT))
х4 – материалы (например, В(AISI 316L))
получаем следующий код изделия: Р600ДАДАВ
Артикул изделия | Резьба наруж. | Резьба наруж. | Резьба наруж. | Материал |
Р613-ААААААВ | 1/8"NPT | 1/8"NPT | 1/8"NPT | AISI 316L |
Р613-ВАВАВАВ | 1/4"NPT | 1/4"NPT | 1/4"NPT | AISI 316L |
Р613-САСАСАВ | 3/8"NPT | 3/8"NPT | 3/8"NPT | AISI 316L |
Р613-ДАДАДАВ | 1/2"NPT | 1/2"NPT | 1/2"NPT | AISI 316L |
Р613-ЕАЕАЕАВ | 3/4"NPT | 3/4"NPT | 3/4"NPT | AISI 316L |
Р613-МММВ | М20х1,5 | М20х1,5 | М20х1,5 | AISI 316L |
Р613-АВАВАВВ | G1/8" | G1/8" | G1/8" | AISI 316L |
Р613-ВВВВВВВ | G1/4" | G1/4" | G1/4" | AISI 316L |
Р613-СВСВСВВ | G3/8" | G3/8" | G3/8" | AISI 316L |
Р613-ДВДВДВВ | G1/2" | G1/2" | G1/2" | AISI 316L |
Р613-ЕВЕВЕВВ | G3/4" | G3/4" | G3/4" | AISI 316L |
