Трехвентильные блоки обеспечивают отсечку и выравнивание давления, используются с датчиками разности давлений. Они могут монтироваться непосредственно на датчиках с фланцевыми присоединениями, или отдельно, с резьбовыми присоединениями.

Типоразмеры инструментальных манифольдов

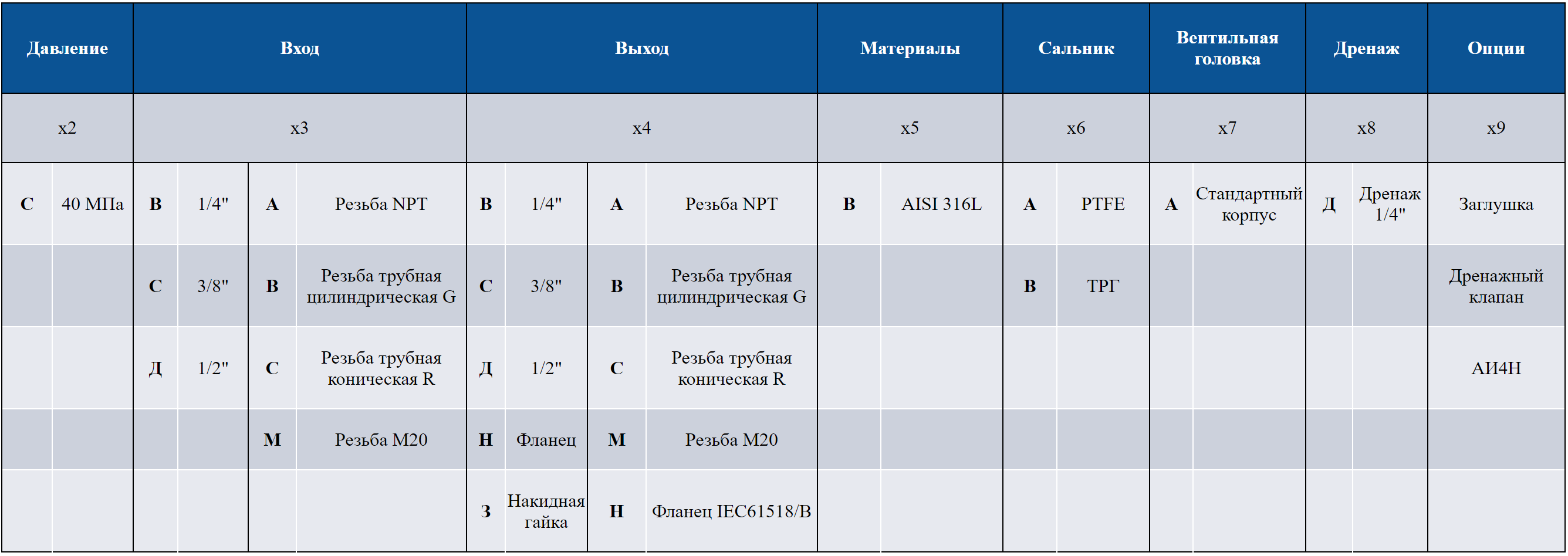

При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

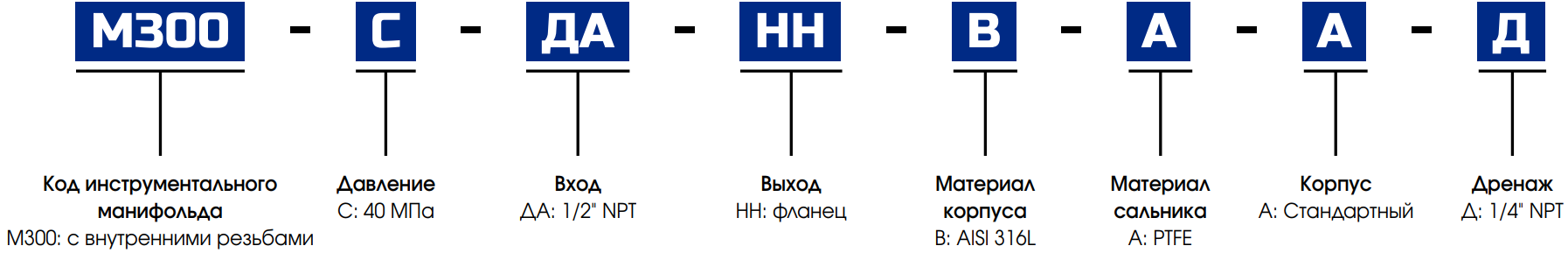

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8,

где х1 – тип вентиля (например, М300)

х2 – давление (например, С (40Мпа))

х3 – вход (например, ДА (1/2” резьба NPT))

х4 – выход (например, НН (Фланец IEC61518/B))

х5 – материалы (например, В(AISI 316L))

х6 – сальник (например, А (PTFE*))

x7 – вентильная головка (например, А (стандартный корпус))

х8 – опции (например, Д (Дренаж 1/4"))

получаем следующий код изделия: М300СДАННВААД
