Кран шаровый с наружной резьбой Ш3500

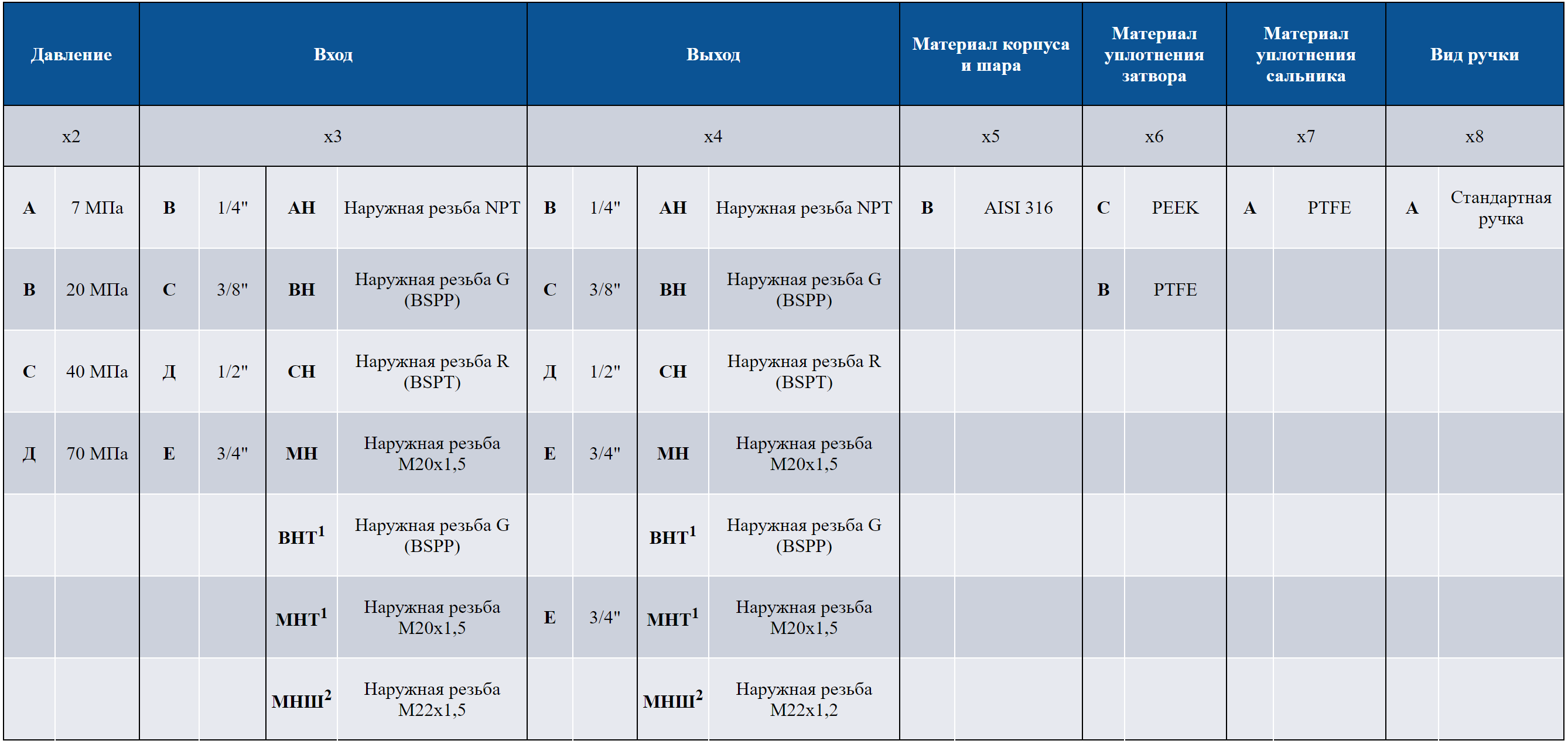

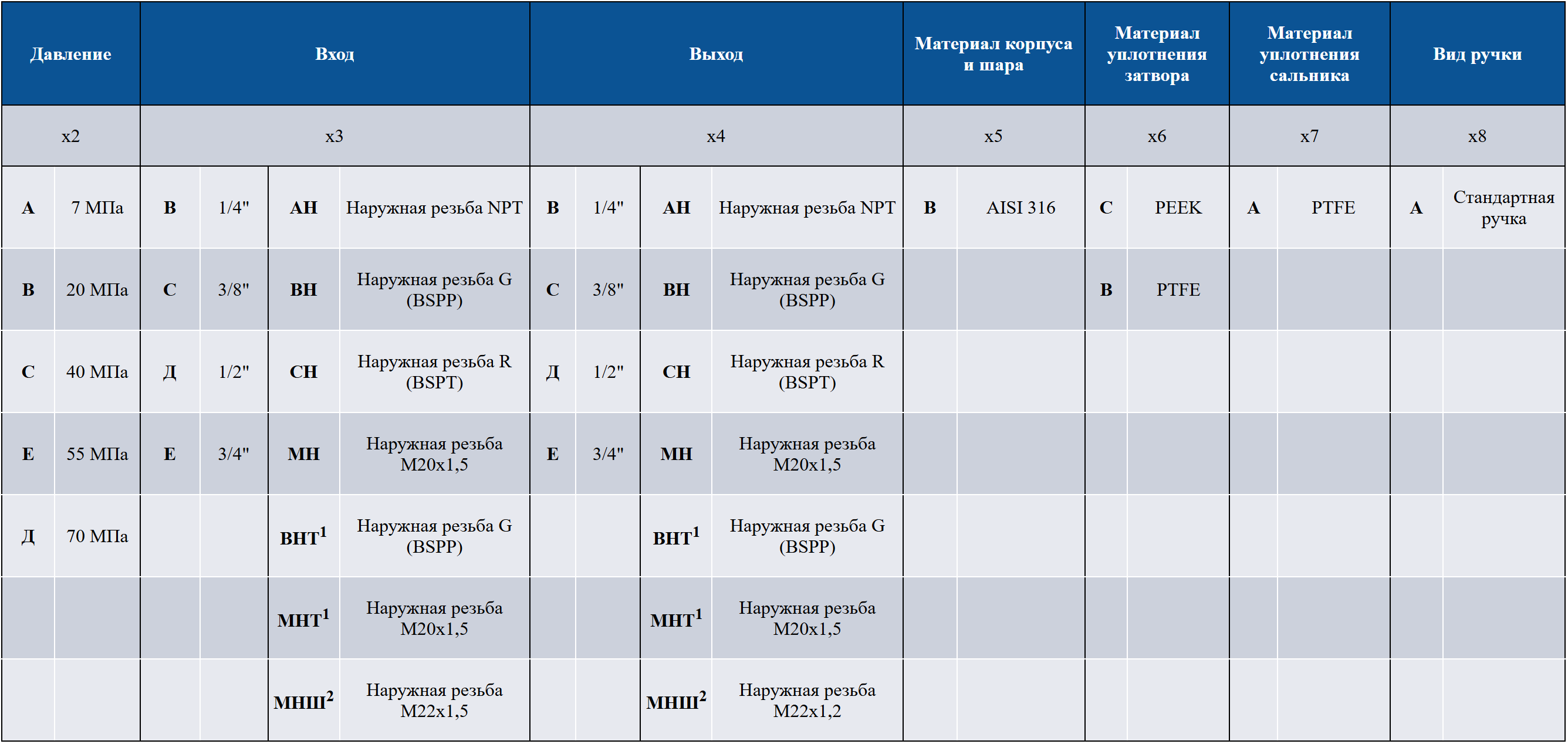

Типоразмеры шаровых кранов
Давление
|
Вход
|
Выход
|
Материал корпуса
|
Материал уплотнения затвора
|
Материал уплотнения сальника
|
Вид ручки
| |||||||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
|
х8
| |||||||||||
A
|
7 МПа
|
B
|
1/4"
|
AН
|
Наружная резьба NPT
|
B
|
1/4"
|
AН
|
Наружная резьба NPT
|
B
|
AISI 316
|
C
|
PEEK
|
A
|
PTFE
|
А
|
Стандартная ручка
|
B
|
20 МПа
|
C
|
3/8"
|
BН
|
Наружная резьба G (BSPP)
|
C
|
3/8"
|
BН
|
Наружная резьба G (BSPP)
|
|
|
В
|
PTFE
|
|
|
|
|
C
|
40 МПа
|
Д
|
1/2"
|
CН
|
Наружная резьба R (BSPТ)
|
Д
|
1/2"
|
CН
|
Наружная резьба R (BSPТ)
|
|
|
|
|
|
|
|
|
Д
|
70 МПа
|
E
|
3/4"
|
МН
|
Наружная резьба М20х1,5
|
E
|
3/4"
|
МН
|
Hаружная резьба М20х1,5
|
|
|
|
|
|
|
|
|
|
|
|
|
ВНТ1
|
Наружная резьба G (BSPP)
|
|
|
ВНТ1
|
Наружная резьба G (BSPP)
|
|
|
|
|
|
|
|
|
|
|
|
|
МНТ1
|
Наружная резьба М20х1,5
|
|
|
МНТ1
|
Hаружная резьба М20х1,5
|
|
|
|
|
|
|
|
|
|
|
|
|
МНШ2
|
Наружная резьба М22х1,5
|
|
|
МНШ2
|
Наружная резьба М22х1,2
|
|
|
|
|
|
|
|
|
1 - под плоский ниппель
2 - под шаровый ниппель
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, вход, выход, материал деталии т.д.).
В СЛУЧАЕ ОТСУТСТВИЯ В ТАБЛИЦЕ НЕОБХОДИМОГО ВАМ ВАРИАНТА ПРОСИМ ПРИСЛАТЬ ЗАПРОС

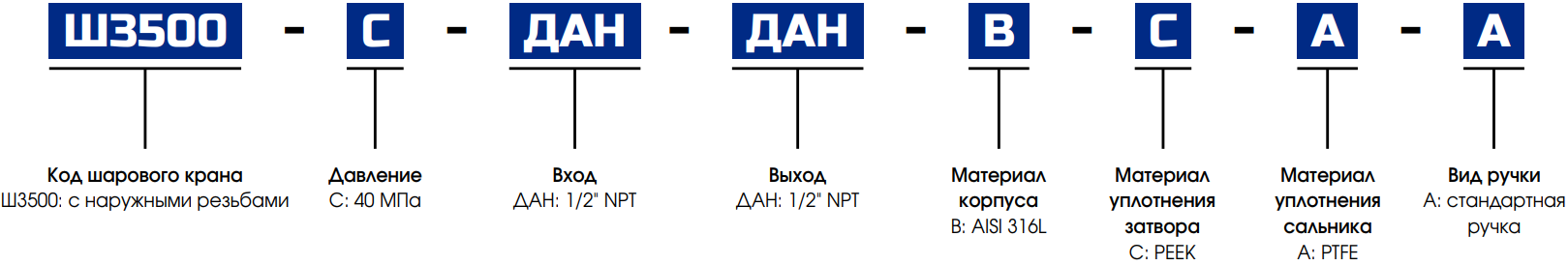

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8, где
х1 – код шарового крана(например, Ш3500 (кран шаровый комбинированный))
х2 – давление (например, С (40Мпа))
х3 – вход (например, ДАН (1/2” наружная резьба NPT))
х4 – выход (например, ДАН (1/2” наружная резьба NPT))
х5 – материал корпуса и шара (например, В (AISI 316L))
х6 – материал уплотнения затвора (например, С (PEEK))
х7 – материал уплотнения сальника (например, А (PTFE))
х8 – вид ручки (например, А (стандартная ручка))
получаем следующий код изделия: Ш3500СДАНДАНВСАА
| Артикул изделия | Давление, Мпа | Вход | Выход | Материал | Уплотнение затвора | Уплотнение сальник | Ручка | Температура |
| Ш3500СВАНВАНВСАА | 40 | 1/4"NPT | 1/4"NPT | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3500ССАНСАНВСАА | 40 | 3/8"NPT | 3/8"NPT | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3500СДАНДАНВСАА | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3500СВВНВВНВСАА | 40 | G1/4" | G1/4" | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3500ССВНСВНВСАА | 40 | G3/8" | G3/8" | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
| Ш3500СДВНДВНВСАА | 40 | G1/2" | G1/2" | AISI 316L | PEEK | PTFE | Стандартная | -60°С до +220°С |
