Вентиль игольчатый серии М100-3 (наружная - накидная гайка)
Вентиль игольчатый серии М100 выполняется из нержавеющей стали, резьба штока вентиля находится выше уплотнения и изолирована от среды, все это делает данный вентиль очень долговечным.
Сертификаты:
Декларация о соответствии ТР ТС 010/2011

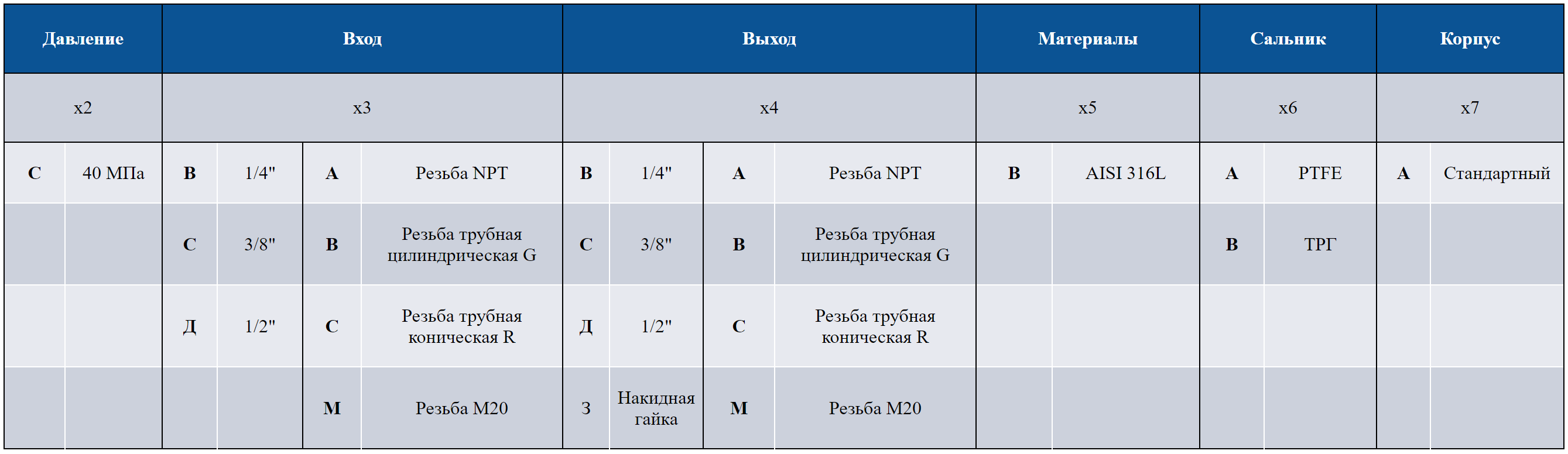

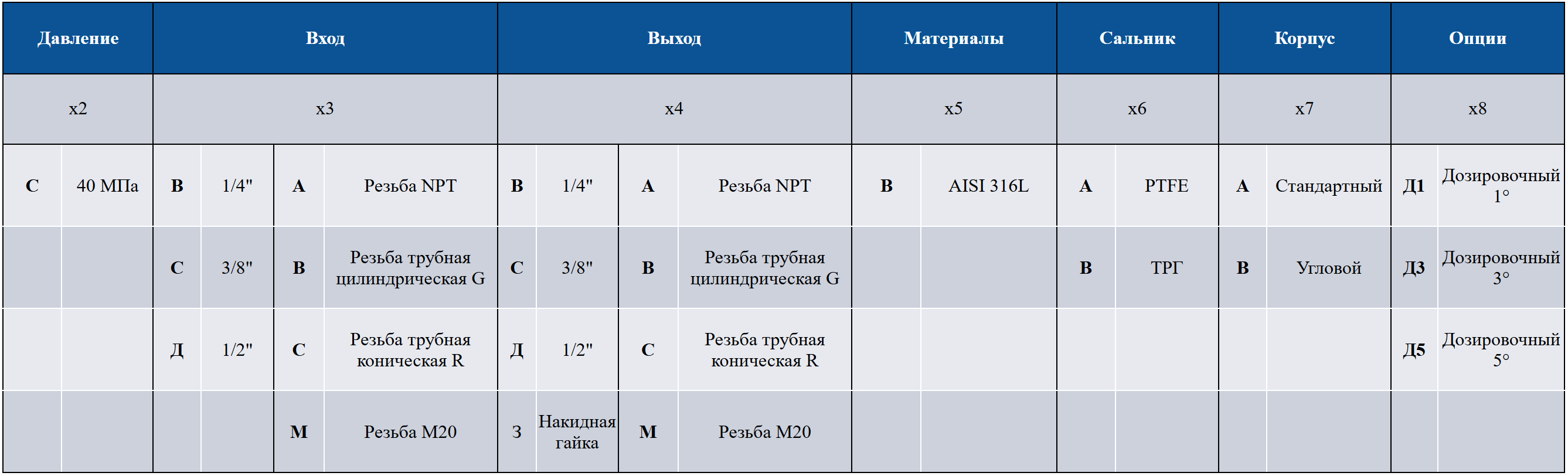

Типоразмеры вентилей
Давление
|
Вход
|
Выход
|
Материалы
|
Сальник
|
Корпус
| ||||||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
| ||||||||||
C
|
40 МПа
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
AISI 316L
|
А
|
PTFE
|
A
|
Стандартный
|
|
|
C
|
3/8"
|
B
|
Резьба трубная цилиндрическая G
|
C
|
3/8"
|
B
|
Резьба трубная цилиндрическая G
|
|
|
В
|
ТРГ
|
|
|
Д
|
1/2"
|
C
|
Резьба трубная коническая R
|
Д
|
1/2"
|
C
|
Резьба трубная коническая R
|
|
|
|
| ||||
|
|
M
|
Резьба М20
|
З
|
Накидная гайка
|
M
|
Резьба М20
|
|
| ||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

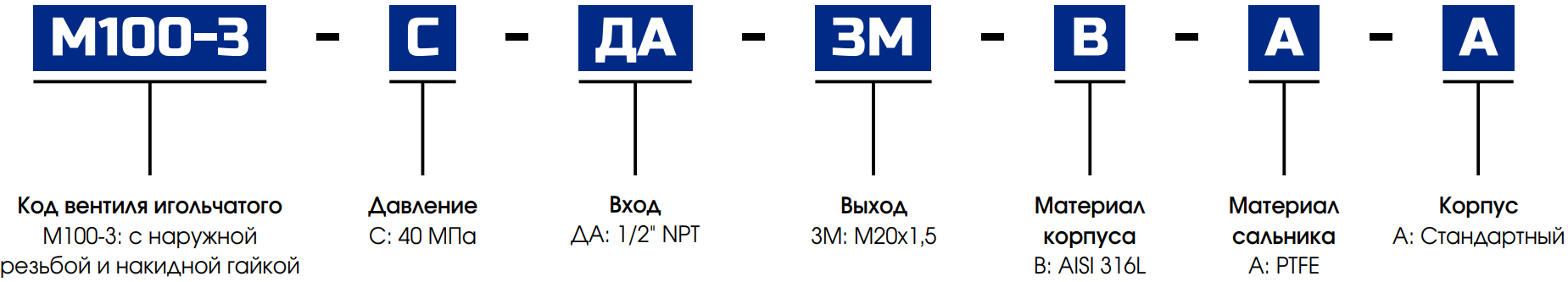

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7,
где х1 – тип вентиля (например, М100-3)
х2 – давление (например, С (40Мпа))
х3 – вход (например, ДА (1/2” резьба NPT))
х4 – выход (например, ДА (1/2” резьба NPT))
х5 – материалы (например, В (AISI 316L))
х6 – сальник (например, А (PTFE*))
x7 – корпус (например, А (стандартный))
получаем следующий код изделия: М100-3СДАДАВАА
| Артикул изделия | Давление, Мпа | Вход (наружная резьба) | Выход (накидная гайка) | Материал | Сальник | Корпус | Температура |
| М100-3СДВЗВВАА | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
| М100-3СДВЗМВАА | 40 | G1/2" | M20x1,5 | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
| М100-3СМЗМВАА | 40 | M20x1,5 | G1/2" | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
| М100-3СМЗМВАА | 40 | M20x1,5 | M20x1,5 | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
| М100-3СДВЗВВВА | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
| М100-3СДВЗМВВА | 40 | G1/2" | M20x1,5 | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
| М100-3СМЗВВВА | 40 | M20x1,5 | G1/2" | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
| М100-3СМЗМВВА | 40 | M20x1,5 | M20x1,5 | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
