Блок двойного отсечения (двухфланцевый)

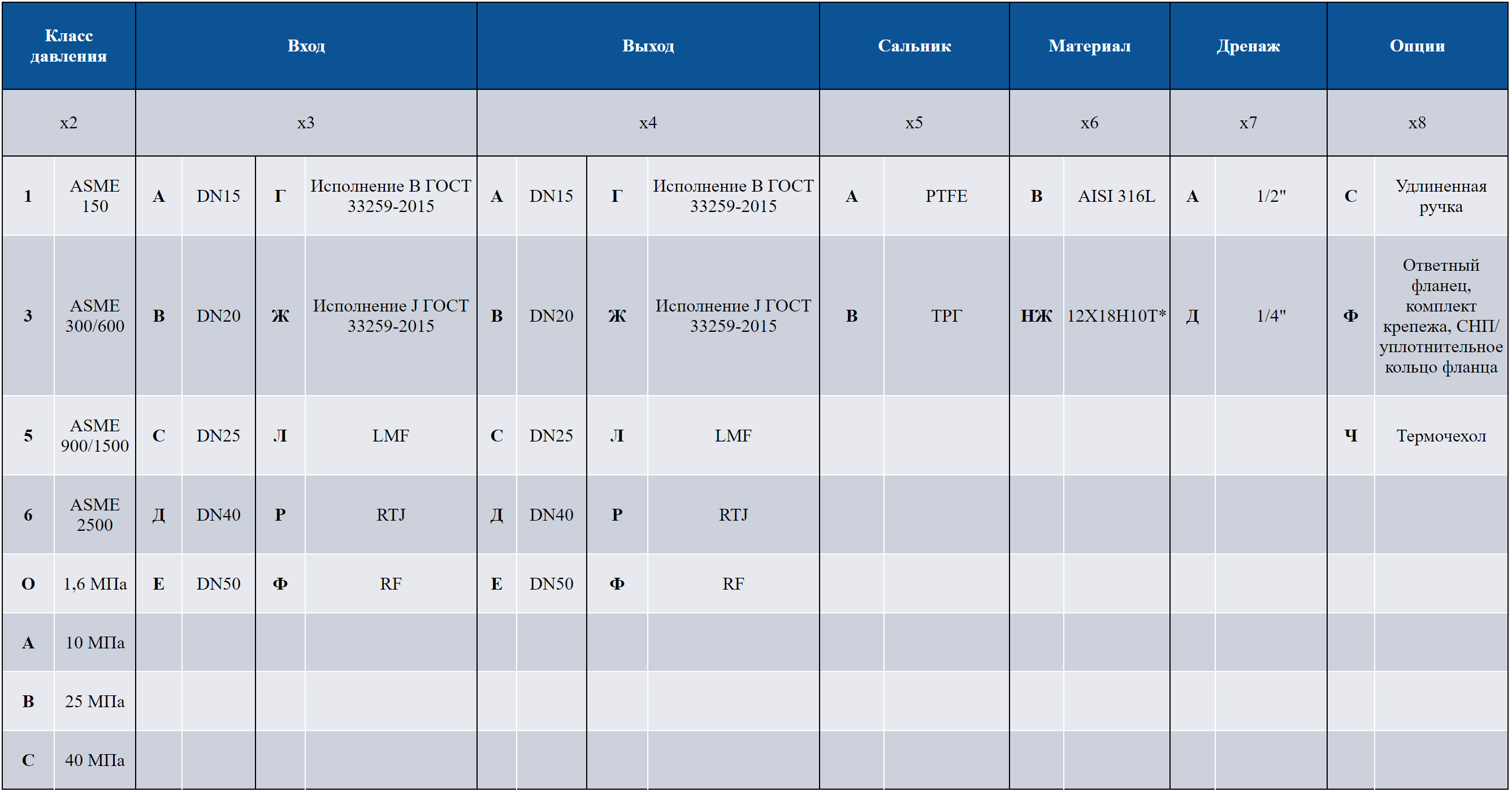

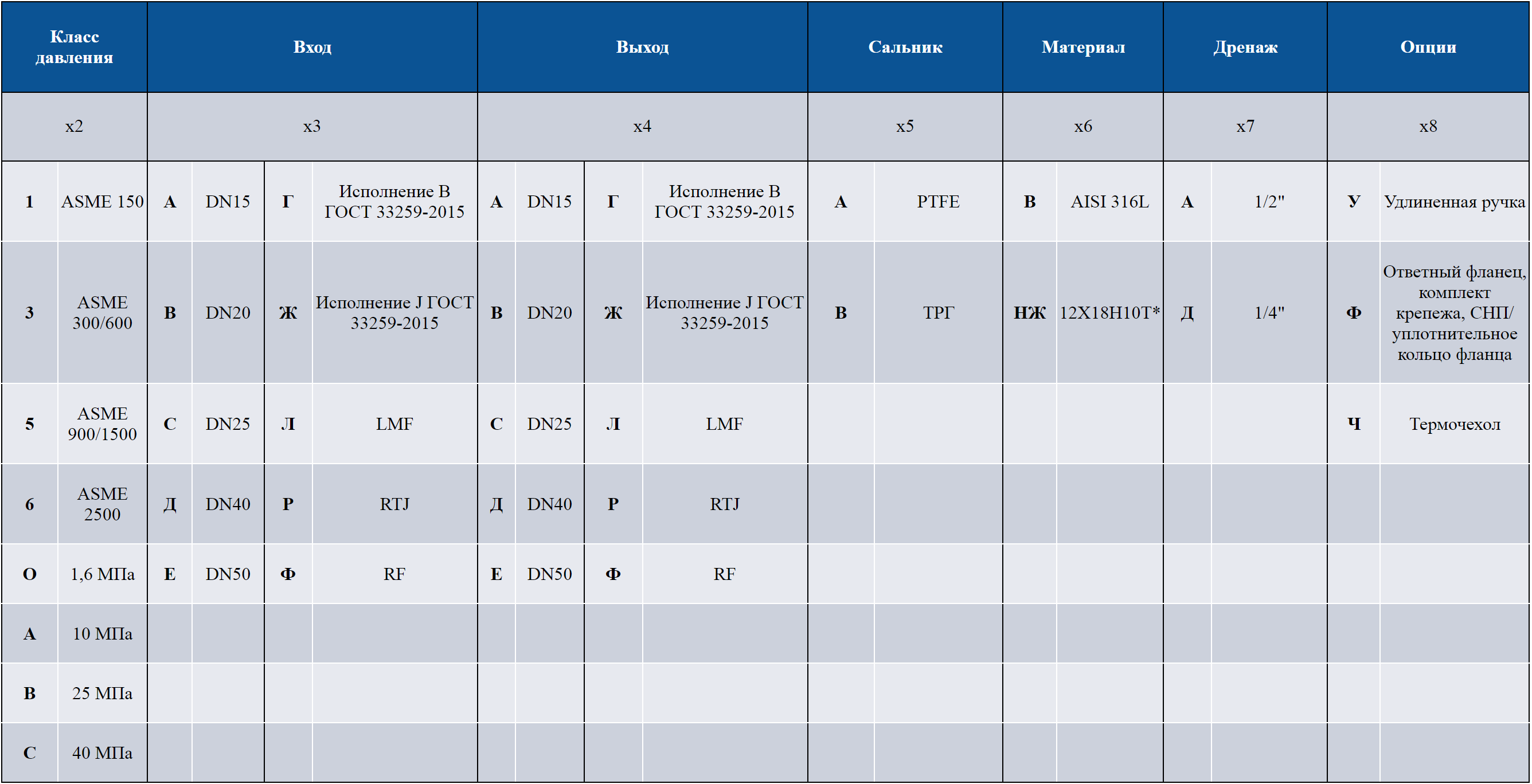

Типоразмеры блоков двойного отсечения
| Класс давления
|
Вход
|
Выход
|
Сальник
|
Материал
|
Дренаж
|
Опции
| |||||||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
|
х8
| |||||||||||
1
|
ASME 150
|
A
|
DN15
|
Г
|
Исполнение В ГОСТ 33259-2015
|
А
|
DN15
|
Г
|
Исполнение В ГОСТ 33259-2015
|
A
|
PTFE
|
В
|
AISI 316L
|
A
|
1/2"
|
С
|
Удлиненная ручка
|
3
|
ASME 300/600
|
B
|
DN20
|
Ж
|
Исполнение J ГОСТ 33259-2015
|
В
|
DN20
|
Ж
|
Исполнение J ГОСТ 33259-2015
|
B
|
ТРГ
|
НЖ
|
12Х18Н10Т*
|
Д
|
1/4"
|
Ф
|
Ответный фланец, комплект крепежа, СНП/уплотнительное кольцо фланца
|
5
|
ASME 900/1500
|
C
|
DN25
|
Л
|
LMF
|
С
|
DN25
|
Л
|
LMF
|
|
|
|
|
|
|
Ч
|
Термочехол
|
6
|
ASME 2500
|
Д
|
DN40
|
Р
|
RTJ
|
Д
|
DN40
|
Р
|
RTJ
|
|
|
|
|
|
|
|
|
|
|
Е
|
DN50
|
Ф
|
RF
|
Е
|
DN50
|
Ф
|
RF
|
|
|
|
|
|
|
|
|
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)
*Детали и узлы блока двойного отсечения могут изготавливаться из стали марок 12Х18Н10Т/08Х18Н10Т/10Х17Н14М2Т/03Х17Н14М3/08Х17Н15М3Т, в зависимости от наличия конкретной марки стали на складе производителя в момент производства.
В стандартный комплект входит: 1 комплект уплотнний шара, 1 заглушка с наружной резьбой 1/2"NPT.

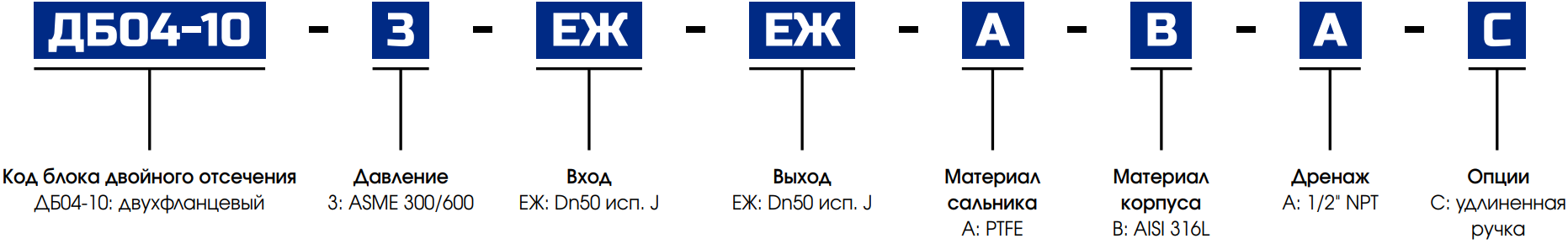

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8,
где х1 – тип вентиля (например, ДБ04-10)
х2 – класс давления (например, 3 (ASME 300/600))
х3 – вход (например, ЕЖ (DN50, исп. J ГОСТ 33259-2015))
х4 – выход (например, ЕЖ (DN50, исп. J ГОСТ 33259-2015))
х5 – сальник (например, А (PTFE))
х6 – материал (например, НЖ (12Х18Н10Т))
x7 – дренаж (например, А (1/2" резьба NPT))
х8 – опции (например, C (удлиненная ручка))
получаем следующий код изделия: ДБ04-10 3ЕЖЕЖАНЖАС
