Вентиль игольчатый с креплением на панель М100ЛП
Типоразмеры вентилей
Давление |
Вход |
Выход |
Материалы |
Сальник |
Корпус |
Дренаж |
Опции |
|||||||||||
х2 |
х3 |
х4 |
х5 |
х6 |
х7 |
х8 |
х9 |
|||||||||||
C |
40 МПа |
B |
1/4" |
A |
Резьба NPT |
B |
1/4" |
A |
Резьба NPT |
B |
AISI 316L |
А |
PTFE |
A |
Стандартный |
Д |
1/4" NPT |
Заглушка |
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
В |
ТРГ |
Дренажный клапан |
||||||||
Д |
1/2" |
C |
Резьба трубная коническая R |
Д |
1/2" |
C |
Резьба трубная коническая R |
|
|
|||||||||
M |
Резьба М20 |
З |
Накидная гайка |
M |
Резьба М20 |
|
|

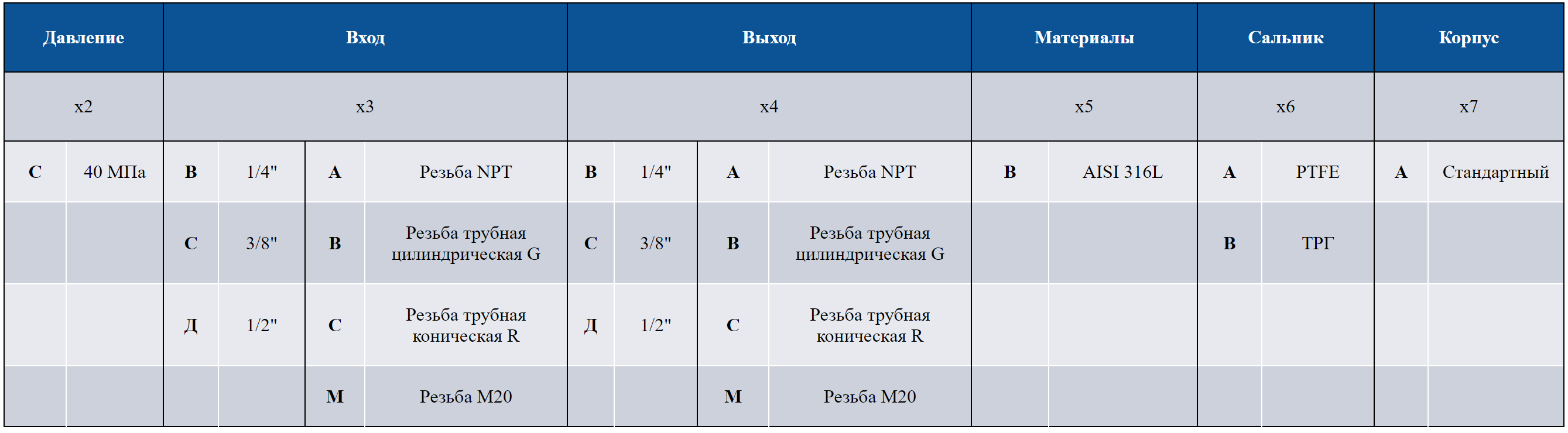

При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

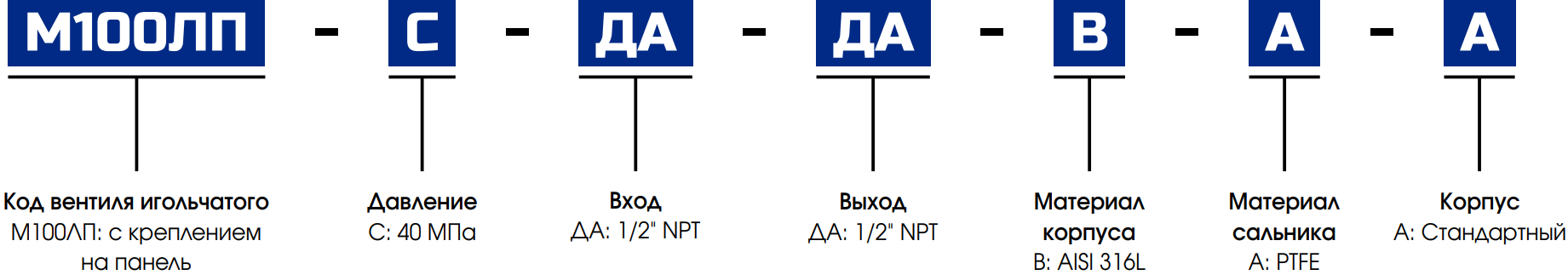

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8-х9,
где х1 – тип вентиля (например, М100)
х2 – давление (например, С (40Мпа))
х3 – вход (например, ДА (1/2” резьба NPT))
х4 – выход (например, ДА (1/2” резьба NPT))
х5 – материалы (например, В(AISI 316L))
х6 – сальник (например, А (PTFE*))
x7 – корпус (например, А (стандартный))
х8 – дренаж (например, Д (1/4" NPT))
получаем следующий код изделия: М100СДАДАВААД
Артикул изделия | Давление, Мпа | Вход | Выход | Материал | Сальник | Корпус | Температура |
М100ЛПСВАВАВАА | 40 | 1/4"NPT | 1/4"NPT | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
М100ЛПССАСАВАА | 40 | 3/8"NPT | 3/8"NPT | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
М100ЛПСДАДАВАА | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
М100ЛПСВВВВВАА | 40 | G1/4" | G/4" | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
М100ЛПССВСВВАА | 40 | G3/8" | G3/8" | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
М100ЛПСДВДВВАА | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | -60°С до +220°С |
М100ЛПСВАВАВВА | 40 | 1/4"NPT | 1/4"NPT | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
М100ЛПССАСАВВА | 40 | 3/8"NPT | 3/8"NPT | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
М100ЛПСДАДАВВА | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
М100ЛПСВВВВВВА | 40 | G1/4" | G1/4" | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
М100ЛПССВСВВВА | 40 | G3/8" | G3/8" | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
М100ЛПСДВДВВВА | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | -54°С до +510°С |
