Вентиль игольчатый серии М110-3
Данный вентиль игольчатый может поставляться с дренажным отверстием М10х1 и дренажным клапаном.
Для заказа вентиля с дренажом М10х1 замените последнюю букву «Д» в коде изделия на букву «В».
Для заказа дренажного клапана добавьте к коду изделия букву «К».

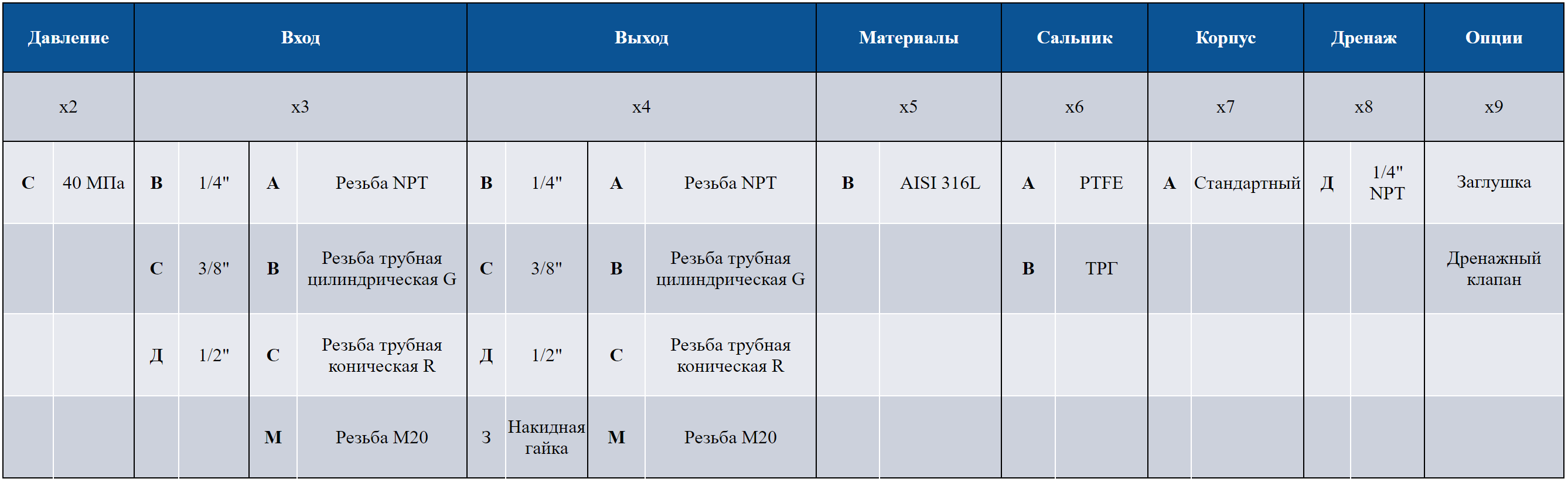

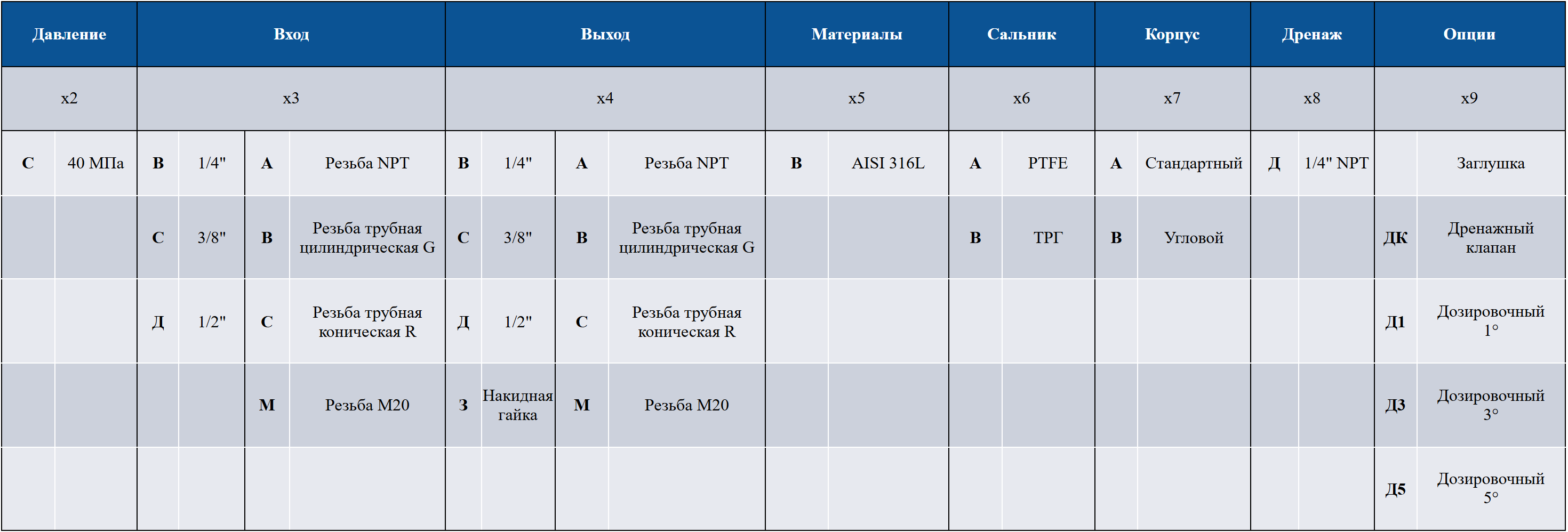

Типоразмеры вентилей
|
Давление |
Вход |
Выход |
Материалы |
Сальник |
Корпус |
Дренаж |
Опции |
|||||||||||
|
х2 |
х3 |
х4 |
х5 |
х6 |
х7 |
х8 |
х9 |
|||||||||||
|
C |
40 МПа |
B |
1/4" |
A |
Резьба NPT |
B |
1/4" |
A |
Резьба NPT |
B |
AISI 316L |
А |
PTFE |
A |
Стандартный |
Д |
1/4" NPT |
Заглушка |
|
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
В |
ТРГ |
Дренажный клапан |
||||||||
|
Д |
1/2" |
C |
Резьба трубная коническая R |
Д |
1/2" |
C |
Резьба трубная коническая R |
|
|
|||||||||
|
M |
Резьба М20 |
З |
Накидная гайка |
M |
Резьба М20 |
|
|
|||||||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

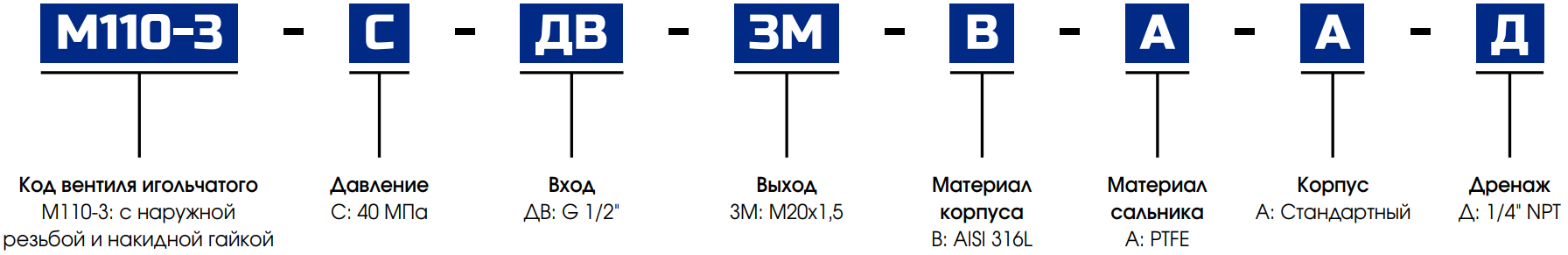

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8-х9,
где х1 – тип вентиля (например, М100)
х2 – давление (например, С (40Мпа))
х3 – вход (например, ДА (1/2” резьба NPT))
х4 – выход (например, ДА (1/2” резьба NPT))
х5 – материалы (например, В(AISI 316L))
х6 – сальник (например, А (PTFE*))
x7 – корпус (например, А (стандартный))
х8 – дренаж (например, Д (1/4" NPT))
получаем следующий код изделия: М100СДАДАВААД
| Артикул изделия | Давлние, Мпа | Вход (наружная резьба) | Выход (накидная гайка) | Материал | Сальник | Корпус | Дренаж | Температура |
| М110-3СДВЗВВААД | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-3СДВЗМВААД | 40 | G1/2" | M20x1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-3СМЗВВААД | 40 | M20x1,5 | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-3СМЗМВААД | 40 | M20x1,5 | M20x1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-3СДВЗВВВАД | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-3СДВЗМВВАД | 40 | G1/2" | M20x1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-3СМЗВВВАД | 40 | M20x1,5 | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-3СМЗМВВАД | 40 | M20x1,5 | M20x1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
