Вентиль игольчатый серии М110-1
Данный вентиль игольчатый может поставляться с дренажным отверстием М10х1 и дренажным клапаном.
Для заказа вентиля с дренажом М10х1 замените последнюю букву "Д" в коде изделия на букву "В".
Для заказа дренажного клапана добавьте к коду изделия букву "К".

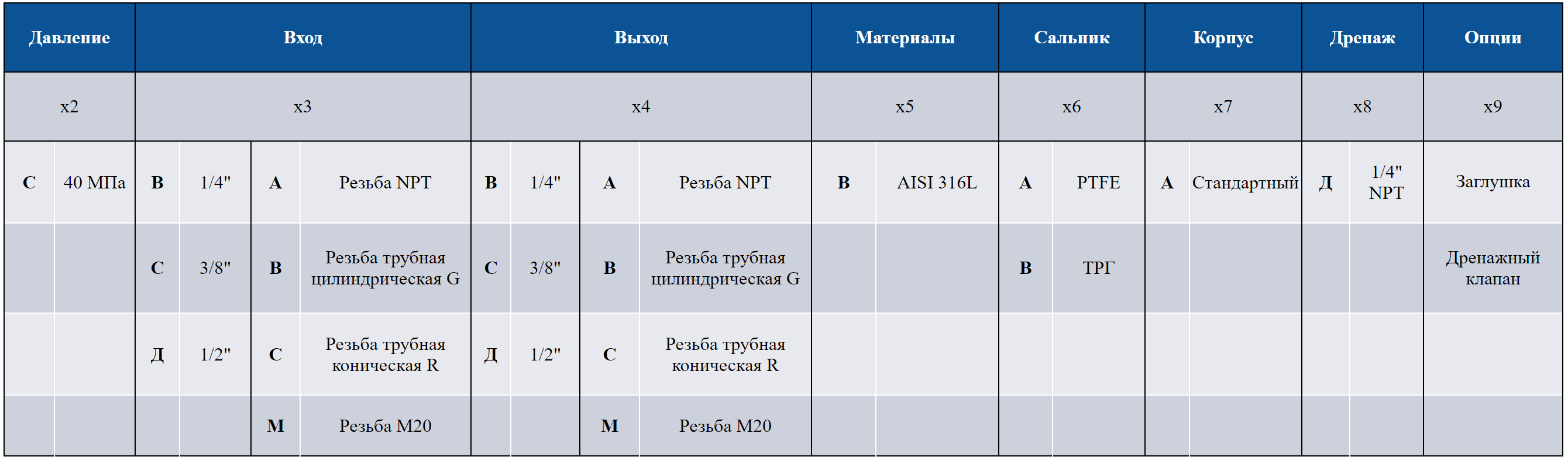

Типоразмеры вентилей
|
Давление |
Вход |
Выход |
Материалы |
Сальник |
Корпус |
Дренаж |
Опции |
|||||||||||
|
х2 |
х3 |
х4 |
х5 |
х6 |
х7 |
х8 |
х9 |
|||||||||||
|
C |
40 МПа |
B |
1/4" |
A |
Резьба NPT |
B |
1/4" |
A |
Резьба NPT |
B |
AISI 316L |
А |
PTFE |
A |
Стандартный |
Д |
1/4" NPT |
Заглушка |
|
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
В |
ТРГ |
Дренажный клапан |
||||||||
|
Д |
1/2" |
C |
Резьба трубная коническая R |
Д |
1/2" |
C |
Резьба трубная коническая R |
|
|
|||||||||
|
M |
Резьба М20 |
З |
Накидная гайка |
M |
Резьба М20 |
|
|
|||||||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

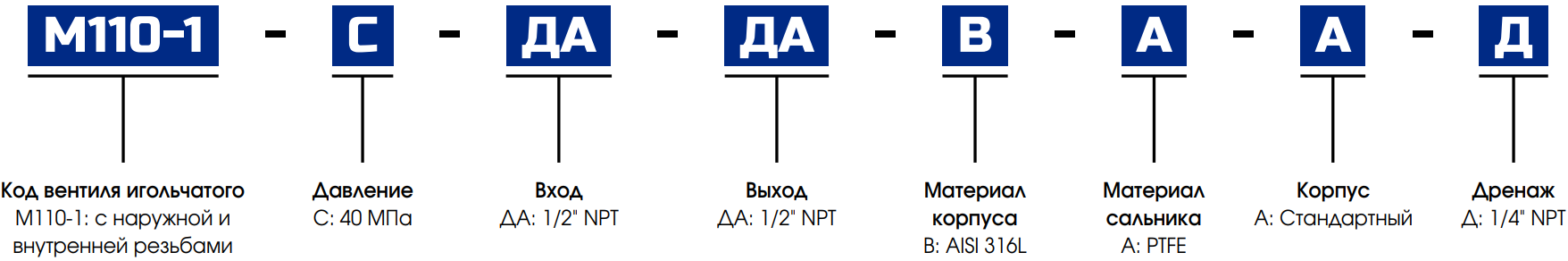

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8-х9,
где х1 – тип вентиля (например, М100)
х2 – давление (например, С (40Мпа))
х3 – вход (например, ДА (1/2” резьба NPT))
х4 – выход (например, ДА (1/2” резьба NPT))
х5 – материалы (например, В(AISI 316L))
х6 – сальник (например, А (PTFE*))
x7 – корпус (например, А (стандартный))
х8 – дренаж (например, Д (1/4" NPT))
получаем следующий код изделия: М100СДАДАВААД
| Артикул изделия | Давление, МПА | Вход (наружная резьба) | Выход (внутренняя резьба) | Материал | Сальник | Копрус | Дренаж | Температура |
| М110-1СДАДАВААД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СДАДВВААД | 40 | 1/2"NPT | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СДАМВААД | 40 | G1/2" | M20x1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СДВДВВААД | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СДВДАВААД | 40 | G1/2" | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СДВМВААД | 40 | G1/2" | M20x1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СМДАВААД | 40 | M20x1,5 | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СМДВВААД | 40 | M20x1,5 | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СММВААД | 40 | М20х1,5 | М20х1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М110-1СДАДАВВАД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СДАДВВВАД | 40 | 1/2"NPT | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СДАМВВАД | 40 | 1/2"NPT | M20x1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СДВДВВВАД | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СДВДАВВАД | 40 | G1/2" | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СДВМВВАД | 40 | G1/2" | M20x1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СМДАВВАД | 40 | M20x1,5 | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СМДВВВАД | 40 | M20x1,5 | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М110-1СММВВАД | 40 | М20х1,5 | М20х1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
