Двухвентильный блок с наружной резьбой серии М200-1
Вентильные блоки этой серии объединяющие два вентиля в одном блоке, обеспечивают отсечку, дренаж и калибровку датчиков давления, манометров и реле давления.

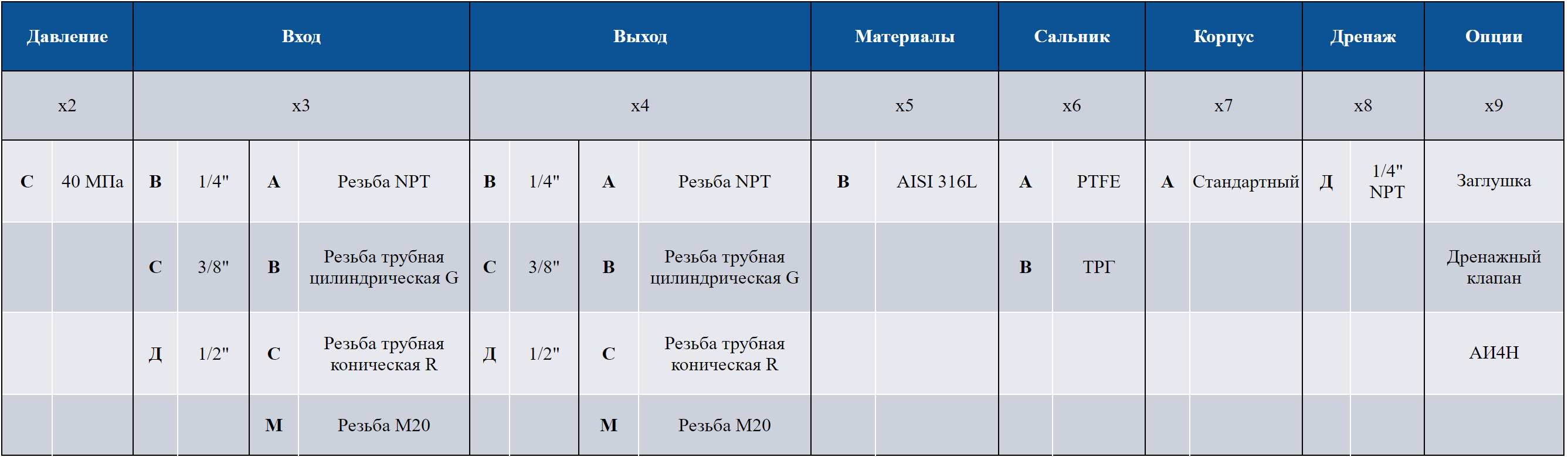

Типоразмеры инструментальных манифольдов
Давление
|
Вход
|
Выход
|
Материалы
|
Сальник
|
Корпус
|
Дренаж
|
Опции
| |||||||||||
х2
|
х3
|
х4
|
х5
|
х6
|
х7
|
х8
|
х9
| |||||||||||
C
|
40 МПа
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
1/4"
|
A
|
Резьба NPT
|
B
|
AISI 316L
|
А
|
PTFE
|
A
|
Стандартный
|
Д
|
1/4" NPT
|
Заглушка
|
|
|
C
|
3/8"
|
B
|
Резьба трубная цилиндрическая G
|
C
|
3/8"
|
B
|
Резьба трубная цилиндрическая G
|
|
|
В
|
ТРГ
|
|
|
Дренажный клапан
| ||
Д
|
1/2"
|
C
|
Резьба трубная коническая R
|
Д
|
1/2"
|
C
|
Резьба трубная коническая R
|
|
|
|
|
|
|
| ||||
|
|
M
|
Резьба М20
|
|
|
M
|
Резьба М20
|
|
|
|
|
| ||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

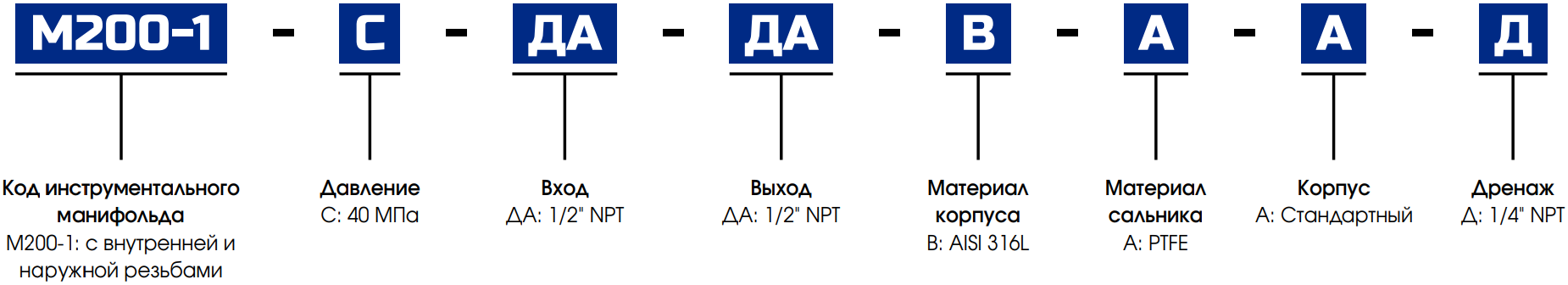

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8-х9,
где х1 – тип вентиля (например, М200-1)
х2 – давление (например, С (40Мпа))
х3 – вход (например, ДА (1/2” резьба NPT))
х4 – выход (например, ДА (1/2” резьба NPT))
х5 – материалы (например, В(AISI 316L))
х6 – сальник (например, А (PTFE*))
x7 – копрус (например, А (стандартный))
х8 – дренаж (например, Д (1/4"NPT))
получаем следующий код изделия: М200-1СДАДАВААД
| Артикул изделия | Давление, Мпа | Вход (наружная резьба) | Выход (внутренняя резьба) | Материал | Сальник | Копрус | Дренаж | Температура |
| М200-1СДАДАВААД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М200-1СДВДВВААД | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М200-1СДАДАВВАД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М200-1СДВДВВВАД | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
